手搓 Transformer（七）：Transformer组装 ​

本文是手搓 Transformer系列的第七篇。前面六篇我们逐一实现了 TokenEmbedding、PositionEmbedding、Multi-Head Attention、LayerNorm、Encoder 和 Decoder，现在终于到了最激动人心的环节——把所有模块组装成一个完整的 Transformer。由于训练代码也值得专门讲解，所以本文不对训练做讲解。不过在我的仓库中，有一个toy train，可以尝试自行运行，并观察训练中输出的变化情况~ 完整代码见：GitHub - sweeter-byte/coding-my-own-transformer 欢迎star~

前言 ​

回顾一下原论文"Attention Is All You Need" 中的经典架构图：左侧是 Encoder，右侧是 Decoder，它们通过 Cross-Attention 连接在一起。我们前几篇已经分别实现了这两个模块，现在需要一个顶层类 Transformer 来完成以下工作：

  1. 生成三种 Mask——这是组装阶段最核心的逻辑
  2. 调度 Encoder 和 Decoder 的前向传播——把数据按正确的路径流过整个网络
  3. 管理超参数——将 pad_idx、device 等配置集中管理

其中 Mask 的生成是最容易出错、也是最值得深入理解的部分，所以本文会重点展开。

Transformer 类的整体结构 ​

先看 __init__，它做的事情很直接——实例化 Encoder 和 Decoder，并记录 padding index：

class Transformer(nn.Module):
    def __init__(self, src_pad_idx, trg_pad_idx, enc_vocab_size, dec_vocab_size,
                 d_model, max_len, n_head, hidden, enc_layer, dec_layer,
                 dropout=0.1, device=torch.device("cpu")):
        super().__init__()
        self.encoder = Encoder(enc_vocab_size, d_model, max_len, n_head, hidden, enc_layer, dropout)
        self.decoder = Decoder(dec_vocab_size, d_model, max_len, n_head, hidden, dec_layer, dropout)
        self.src_pad_idx = src_pad_idx
        self.trg_pad_idx = trg_pad_idx
        self.device = device

注意 Encoder 和 Decoder 可以有不同的词表大小（enc_vocab_size vs dec_vocab_size）和不同的层数（enc_layer vs dec_layer），但共享 d_model、n_head、max_len 等维度参数。这是因为 Cross-Attention 要求 Encoder 输出和 Decoder 中间表示的维度必须一致。

Mask 详解：为什么需要 Mask，以及如何生成 ​

Transformer 中一共需要 三种 Mask，分别用在三个不同的注意力计算中。这是整个组装过程中最关键的部分。

Mask 的作用原理 ​

在 Multi-Head Attention 中，mask 作用于 attention score 矩阵：

python
score = torch.matmul(q, k.transpose(-2, -1)) / math.sqrt(self.head_dim)
if mask is not None:
    score = score.masked_fill(~mask, float("-inf"))
score = torch.softmax(score, dim=-1)

mask 中为 False 的位置会被填充为 \(-\infty\)，经过 softmax 后这些位置的注意力权重趋近于 0。也就是说，mask 控制了每个 query 能看到哪些 key。

我们设计 mask 的 shape 为 (B, 1, Lq, Lk)，其中第二个维度是 1，可以通过广播机制扩展到所有head——因为所有 head 共享同一套 mask 规则。

Mask 1：Encoder Self-Attention 的 Padding Mask ​

Encoder的输入是源语言序列，由于batch中不同句子长度不同，短句会用 <pad> 补齐。我们不希望任何 token 去“观测”到这些 padding 位置。（英文来讲应该使用attend，这里不知如何使用中文准确表述了）

def make_pad_mask(self, k: torch.Tensor, pad_idx: int) -> torch.Tensor:
    """
    Input: k (B, Lk)
    Output: mask (B, 1, 1, Lk)
    """
    return (k != pad_idx).unsqueeze(1).unsqueeze(2)

逐步拆解这个函数的执行过程：

k = [[5, 3, 2, 0, 0],   # 句子1，后两个是padding
     [7, 4, 1, 6, 0]]   # 句子2，最后一个是padding

(k != 0) -> [[True, True, True, False, False],
             [True, True, True, True,  False]]   # shape: (2, 5)

.unsqueeze(1).unsqueeze(2)                         # shape: (2, 1, 1, 5)

最终 shape 是 (B, 1, 1, Lk)。两个 1 分别对应 head 维度和 query 维度。这意味着：不论是哪个 head、哪个 query 位置，都不能观测到 padding 位置。这正是我们想要的效果。

Mask 2：Decoder Self-Attention 的联合 Mask ​

Decoder 的 self-attention 需要同时满足两个约束：

  1. 不能看到 padding（和 Encoder 一样）
  2. 不能看到未来的 token（因为在自回归生成时，位置 \(i\) 只能依赖 \(0, 1, \ldots, i\) 的信息）

第二个约束通过 Causal Mask（因果掩码）实现：

def make_causal_mask(self, q: torch.Tensor, k: torch.Tensor) -> torch.Tensor:
    """
    Input: q (B, Lq), k (B, Lk)
    Output: mask (1, 1, Lq, Lk)
    """
    len_q = q.size(1)
    len_k = k.size(1)
    mask = torch.tril(torch.ones(len_q, len_k, dtype=torch.bool, device=q.device))
    return mask.unsqueeze(0).unsqueeze(1)

torch.tril 生成一个下三角矩阵：

[[True, False, False, False],
 [True, True,  False, False],
 [True, True,  True,  False],
 [True, True,  True,  True ]]

第 \(i\) 行表示位置 \(i\) 能看到哪些位置——只有 \(\leq i\) 的位置为 True。

最终，decoder 的 self-attention mask 是两者的逐元素与运算：

dec_pad_mask = self.make_pad_mask(trg_tokens, self.trg_pad_idx)   # (B, 1, 1, trg_L)
dec_causal_mask = self.make_causal_mask(trg_tokens, trg_tokens)   # (1, 1, trg_L, trg_L)
dec_mask = dec_pad_mask & dec_causal_mask

这里利用了 PyTorch 的广播机制：(B, 1, 1, trg_L) 和 (1, 1, trg_L, trg_L) 会广播为 (B, 1, trg_L, trg_L)。结果同时屏蔽了 padding 和未来位置。

用一个具体例子来理解。假设目标序列是 [<sos>, "I", "am", <pad>]，则：

pad_mask  = [True, True, True, False]  -> 广播到每一行
causal    = [[T, F, F, F],
             [T, T, F, F],
             [T, T, T, F],
             [T, T, T, T]]

dec_mask  = [[T, F, F, F],    # <sos> 只看自己
             [T, T, F, F],    # "I" 看 <sos> 和自己
             [T, T, T, F],    # "am" 看前三个，但 <pad> 被 pad_mask 屏蔽
             [T, T, T, F]]    # <pad> 行：虽然 causal 全开，但 pad_mask 挡住了自己

Mask 3：Cross-Attention 的 Padding Mask ​

Cross-Attention 中，query 来自 Decoder，key和value 来自 Encoder 的输出。这里我们只需要确保 Decoder 不会观测到 Encoder 输入中的 padding 位置：

cross_mask = self.make_pad_mask(src_tokens, self.src_pad_idx)  # (B, 1, 1, src_L)

不需要 causal mask，因为 Decoder 的每个位置都可以自由访问 Encoder 的所有非 padding 位置——这正是翻译等任务中”参考完整源句”的语义。

三种 Mask 总结

Mask用在哪里组成Shape

数据流分析 ​

理解了 Mask 之后，来看数据是如何在整个 Transformer 中流动的。以机器翻译为例，假设我们有：

  • 源语言 batch：src_tokens，shape (B, src_L)
  • 目标语言 batch：trg_tokens，shape (B, trg_L)
def forward(self, src_tokens, trg_tokens):
    # 1. 生成三种 Mask
    enc_mask = self.make_pad_mask(src_tokens, self.src_pad_idx)
    dec_pad_mask = self.make_pad_mask(trg_tokens, self.trg_pad_idx)
    dec_causal_mask = self.make_causal_mask(trg_tokens, trg_tokens)
    dec_mask = dec_pad_mask & dec_causal_mask
    cross_mask = self.make_pad_mask(src_tokens, self.src_pad_idx)

    # 2. Encoder 前向传播
    enc_x = self.encoder(src_tokens, enc_mask)

    # 3. Decoder 前向传播
    dec_x = self.decoder(enc_x, trg_tokens, dec_mask, cross_mask)

    return dec_x

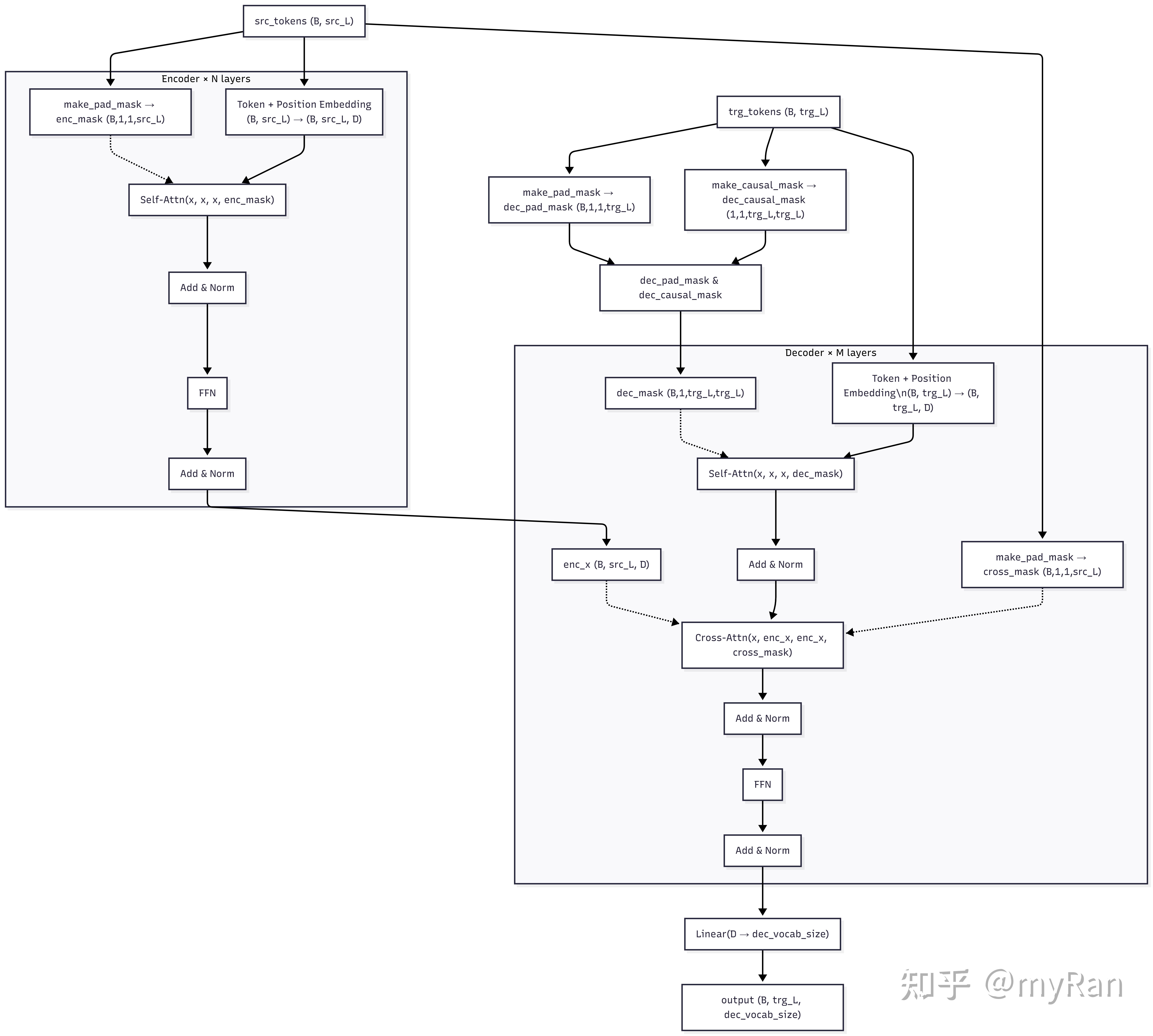

整个数据流可以用下面的路径概括：


整体流程Pipeline

几个值得注意的细节：

Encoder 的输出 enc_x 会被所有 Decoder Layer 共享。 每一层 DecoderLayer 的 Cross-Attention 都以同一个 enc_x 作为 key 和 value。这在代码中体现为 enc_x 被直接传进 self.decoder()，然后在内部循环中复用。

Cross-Attention 的 Q/K/V 来源不同。 与 Self-Attention 中 Q=K=V=x 不同，Cross-Attention 中 Q 来自 Decoder，K 和 V 来自 Encoder：

# DecoderLayer 中的 cross attention
dec_x = self.cross_attn(dec_x, enc_x, enc_x, s_mask)
#                        Q       K      V

这使得 Decoder 能够在生成每个目标 token 时，动态地从源序列中提取相关信息。

最终的 Linear 层将隐藏维度映射到目标词表大小。 输出 shape 为 (B, trg_L, dec_vocab_size)，每个位置是一个 logits 向量，表示该位置生成各个词的”原始分数”。训练时会配合 CrossEntropyLoss 使用（这部分我们留到下篇再讲）。

完整代码 ​

class Transformer(nn.Module):
    def __init__(self, src_pad_idx, trg_pad_idx, enc_vocab_size, dec_vocab_size,
                 d_model, max_len, n_head, hidden, enc_layer, dec_layer,
                 dropout=0.1, device=torch.device("cpu")):
        super().__init__()
        self.encoder = Encoder(enc_vocab_size, d_model, max_len, n_head, hidden, enc_layer, dropout)
        self.decoder = Decoder(dec_vocab_size, d_model, max_len, n_head, hidden, dec_layer, dropout)
        self.src_pad_idx = src_pad_idx
        self.trg_pad_idx = trg_pad_idx
        self.device = device

    def make_pad_mask(self, k, pad_idx):
        return (k != pad_idx).unsqueeze(1).unsqueeze(2)

    def make_causal_mask(self, q, k):
        len_q, len_k = q.size(1), k.size(1)
        mask = torch.tril(torch.ones(len_q, len_k, dtype=torch.bool, device=q.device))
        return mask.unsqueeze(0).unsqueeze(1)

    def forward(self, src_tokens, trg_tokens):
        enc_mask = self.make_pad_mask(src_tokens, self.src_pad_idx)

        dec_pad_mask = self.make_pad_mask(trg_tokens, self.trg_pad_idx)
        dec_causal_mask = self.make_causal_mask(trg_tokens, trg_tokens)
        dec_mask = dec_pad_mask & dec_causal_mask

        cross_mask = self.make_pad_mask(src_tokens, self.src_pad_idx)

        enc_x = self.encoder(src_tokens, enc_mask)
        dec_x = self.decoder(enc_x, trg_tokens, dec_mask, cross_mask)
        return dec_x

小结 ​

这篇文章完成了整个 Transformer 的组装。核心工作其实就是 Mask 生成 和 数据流编排——Encoder、Decoder、Attention 这些模块我们之前已经实现好了，组装阶段的关键在于理解每种 Mask 的语义，以及 Q/K/V 在不同 Attention 中的来源。

下一篇我们将进入训练阶段，包括数据预处理、学习率调度、标签平滑等实际训练时的细节。
