CMU15-445笔记-执行篇
向上通过声明式的语言SQL暴露统一的接口，屏蔽底层的实现，我想这应该是关系型数据库的关键成功要素之一了。但是SQL语句在底层是如何进行执行的呢？这是由执行器来完成的。
执行器执行的是SQL语句编译后的AST树，其包含两个部分，AST各个operation的执行算法和AST整体的执行模型。
由于执行器面向的是AST，所以在执行之前应该会有一个编译过程，将SQL语句编译为对应的抽象语法树，可惜的是CMU15-445课程中并没有仔细介绍编译过程，可能这和数据库的关系不大？
1. 基础算法
面向磁盘的数据库的主要特征就是其数据不能全部装入内存，所以为了达到目的，只能采用分治的算法。在这种算法中，磁盘I/O的代价往往要远大于其在内存中的计算开销，所以下述算法是通过Disk I/O的次数来估算代价的。
附：我觉的分治和动规是算法中最核心的两个思想，它们的思想都是把大问题分解为小问题，然后通过解决小问题来进一步解决大问题。不同的是，分治算法中分解的小问题往往是独立的，而动归分解的小问题往往有递进的关系（一步步递进的解决大问题）
1.1. Sort
在SQL语句中，order by、建立索引、去重、aggregate等操作都需要排序，然而在数据不能全部装入内存时，排序就会变得比较复杂。其思想有点像归并排序，如下：
- 将数据分为多个块，对每个块排序（每个块都能装入内存）
- 将多个块合并
假设总的数据大小为 \(N\) ，BufferPool的大小为 \(B\) （单位为Page），具体的流程如下：
pass 0： 首先我们可以将数据分为 \(\frac{N}{B}\) 个block，即每次读 \(B\) 个page的数据进入内存排序。

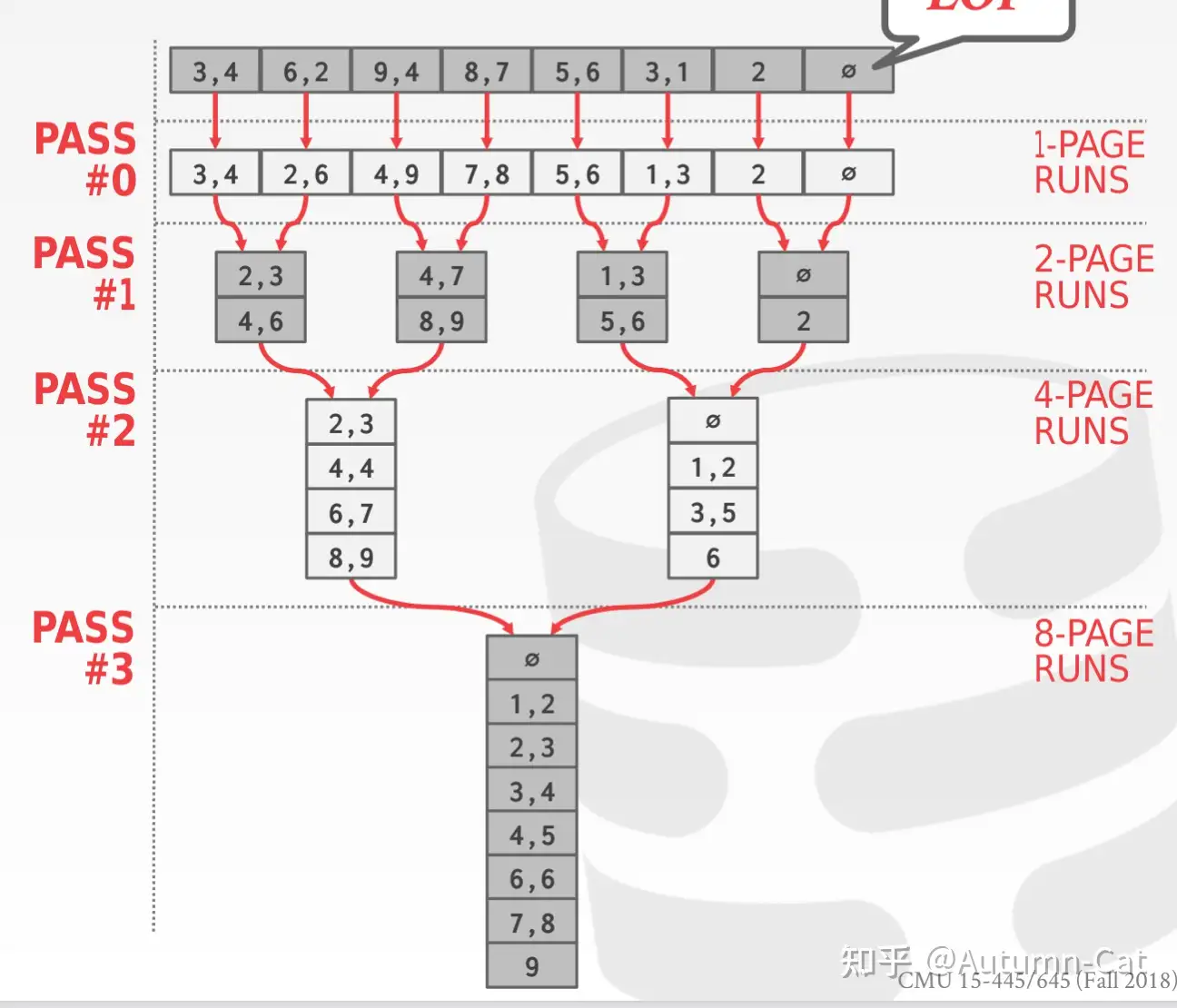

pass k： 然后递归的每次合并 \(B−1\) 个block数据（ \(B−1\) 个page作为block的输入缓冲区，读每个block数据的第一个page，1个page作为输出缓冲区）。当 \(B=2\) 时，执行流程如图所示：
这样pass的次数为： \(1+ \log\_{B-1}{N/B}\) ，1是第一次排序，后面那项是叶子个数为 \(N/B\) ，父节点的孩子数为 \(B−1\) 的树的深度。
每次pass有一次读一次写，所以总的I/O次数为 \(2∗#pass\) 。
上述排序方式是直接进行排序，但是如果有B+树索引，那么便可以利用B+树索引中的元素了，因为B+树是有序的。但这只限定聚簇索引，如果非聚簇索引可能会导致更多page I/O，最坏时可能每个record都要一次I/O。（参见索引篇）
1.2. Aggregation
Aggregation 包括sum/min/max/avg等操作，需要对一组tuple进行统计，所以在aggregations时需要将相同的tuple放到一起（group by）。其实现方案有两种，Sorting和Hash。
Sorting： 经过上述的排序后，相同的record肯定相邻。所以可以直接在上述排序后的数据中做对应的Aggregation操作
Hash： 首先将所有数据hash到不同的bucket（此时bucket需要能装入内存），这样相同的record肯定在一个bucket中。然后分别对不同bucket进行Aggregation操作即可
一般而言，hash aggregate会更快，因为其不需要在内存中排序。但是hash aggregate对数据分布有更高的要求，需要数据尽量均匀的分布在不同的bucket中。
1.3. Join
在数据库表的设计中，往往需要Normalization来避免信息冗余，但是在查询时就需要Join操作（空间换时间）。

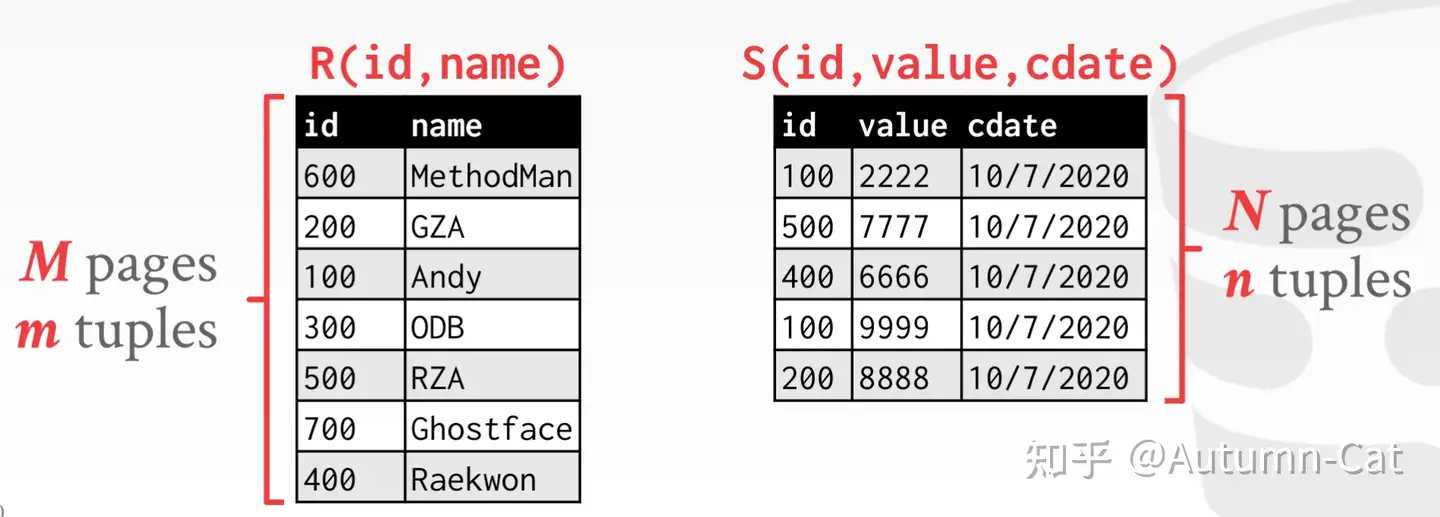

Join的实现大致可以分为三种：Loop、Sort、Hash；下面是算法以及其时间的介绍。这里假设有两个表，如下图所示，注意当N < M的时候代价更小。

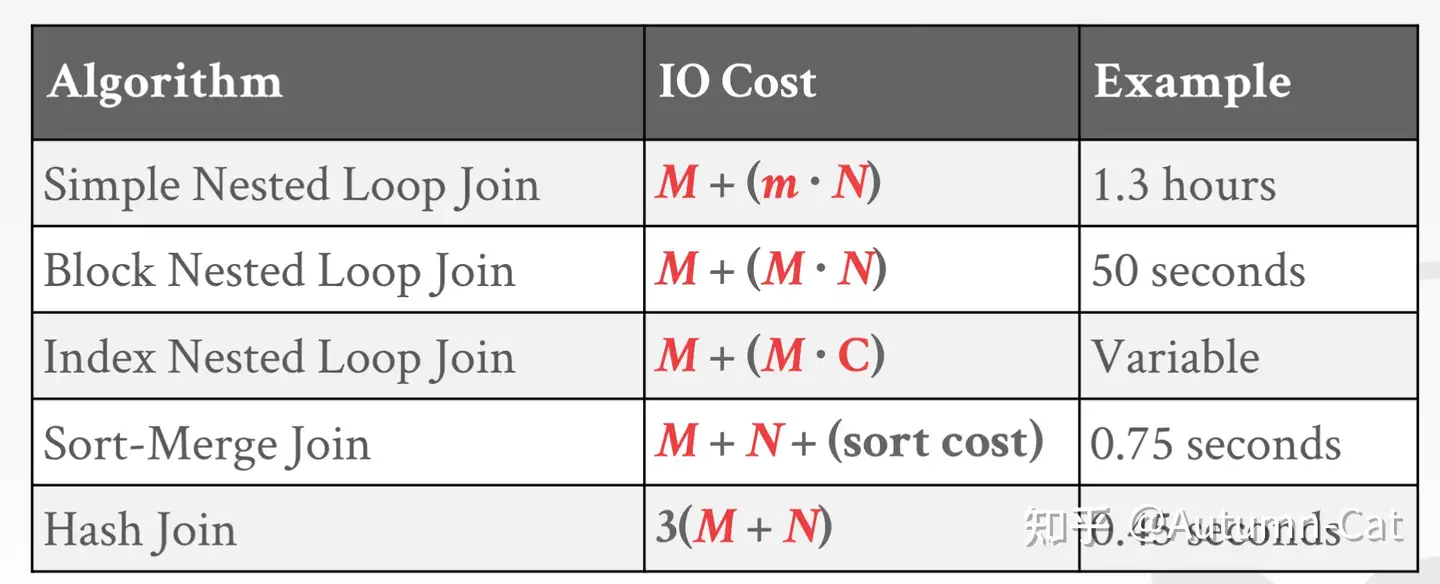

下述算法的总结如下图所示，hash join总是更快。如果数据分布不均匀，有很多冲突，那么Sort-Merge Join会更快。
1.3.1. Nested Loop Join
Stupid Nested Loop Join： 最简单的操作就是暴力循环，此时针对表R1中d每个tuple r，都需要遍历一遍表S。此时Disk I/O的次数： \(M+m\*N\)
Block Nested Loop Join： 针对每个 tuple都遍历一遍S的操作太蠢了，一个简单的优化就是把操作单位变为block（因为要一个page做输出缓冲，一个做R的输入缓冲，其它全做S的输入缓冲，即block的大小 \(B−2\) ）的。此时代价为：\(M+\frac{M}{B-2}\*N\)
Index Nested Loop Join： 如果有Index，那么在循环时还可以利用Index查询，当然Index也需要是聚簇的。此时代价会变得很小，为 \(M+m\*C\) ，C为操作索引的时间
1.3.2. Sort-Merge Join
Sort Merge Join是利用排序后的table做join，其好处是排序后的table，相同的record都在一起，所以可以直接顺序读。

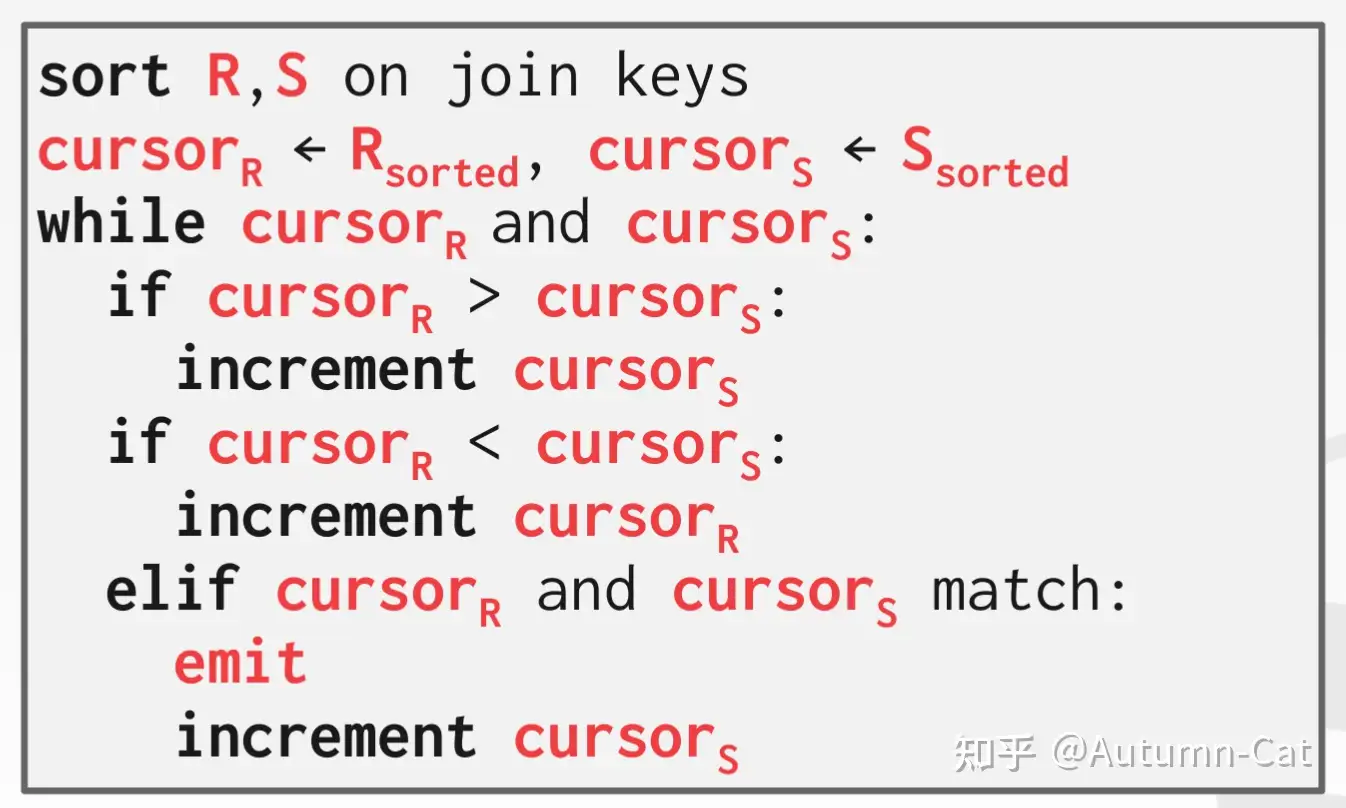

其算法为先给R、S排序，然后对R和S顺序遍历进行Join（有点像归并的过程）。
此时代价分为三个部分：
- 排序： \(2\*(M+\log\_{B-1}{M/B}) + 2\*(N+\log\_{B-1}{N/B})\)
- Join合并： \(M+N\)
1.3.3. Hash Join
1.5pass Hash Join： 如果R能够全部装入内存，那么可以只对S hash分片

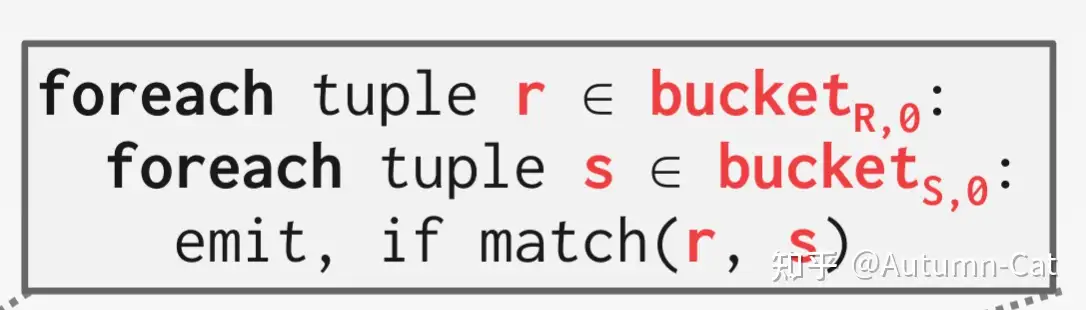

Hash Join： 将R和S都通过hash函数分片，分别装入内存进行Join

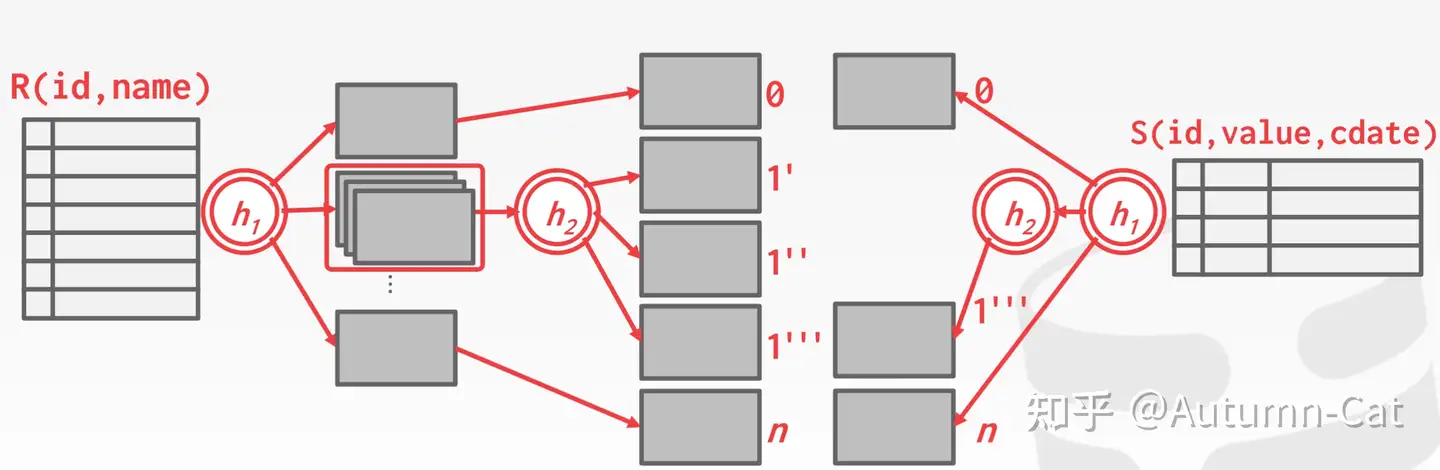

Grace Join： 如果Join后发现bucket还是无法装入内存，那么就需要进一步递归的划分
其时间也分为两个部分：
- 构建hash表：\(2_M+2_N\) ，一次读一次写
- Join： \(M+N\)
为了优化Join流程，可以在为R建立hash表的时候，创建一个布隆过滤器。这样为S建立hash表的时候，可以先模糊查询是否存在，如果不存在就可以丢弃。
布隆过滤器包含一个bit map数组+多个hash函数。当插入key时，会将h1(key)、h2(key) ... 位置为1，查询时会查询h1(key)位 & h2(key)位 ..，当结果为1表示可能存在。其可能出现false positive但是不可能出现false negative。注意布隆过滤器不支持删除操作
1.4. Scan
上述的所有算法都需要去遍历整个表，那么该如何去遍历表呢？

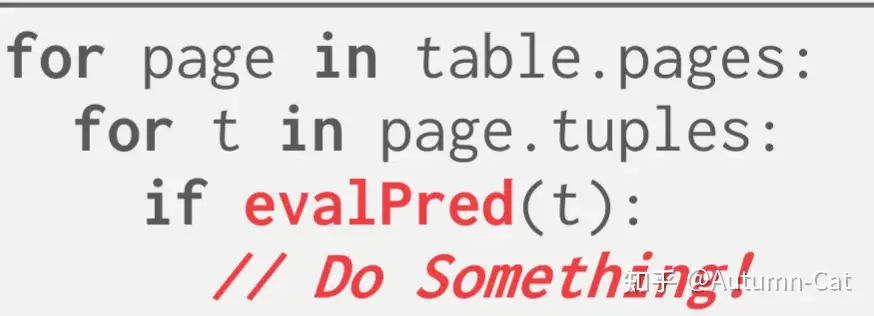

最朴素的就是按照页的顺序一个个遍历，然后判断那么是否符合相应的谓词。
上述朴素的遍历方案可以有两个优化：

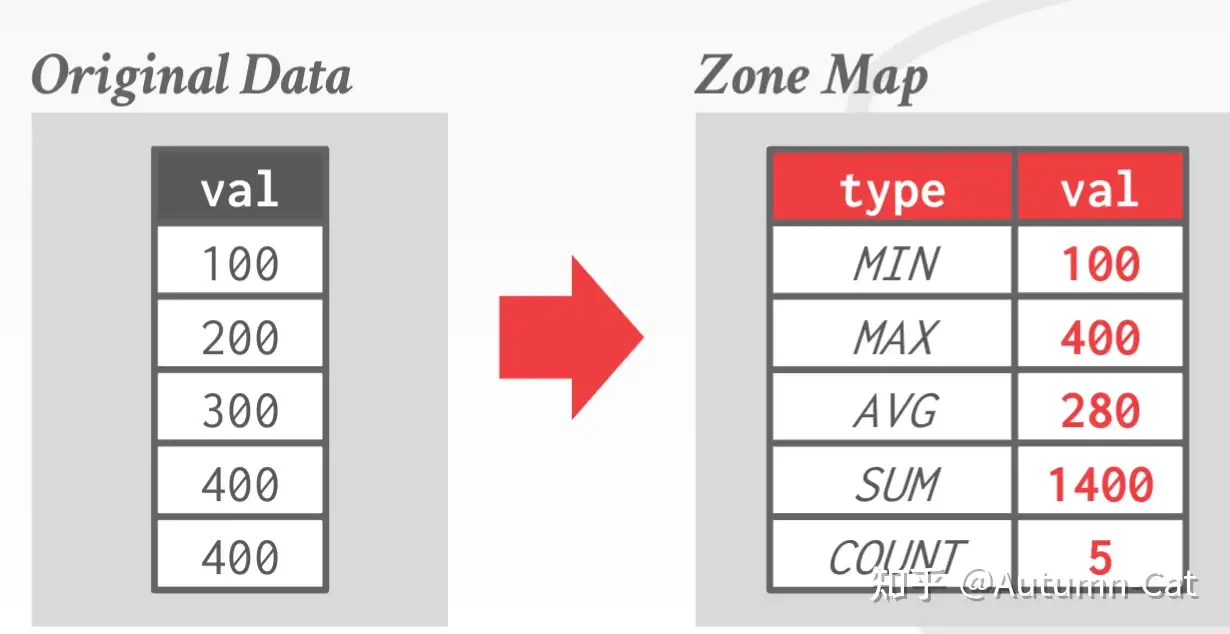

- Zone Map： 保存该页数据的一些统计信息，比如min \max \avg \cnt等，以便更快的判断。但是这带来了额外的写的开销

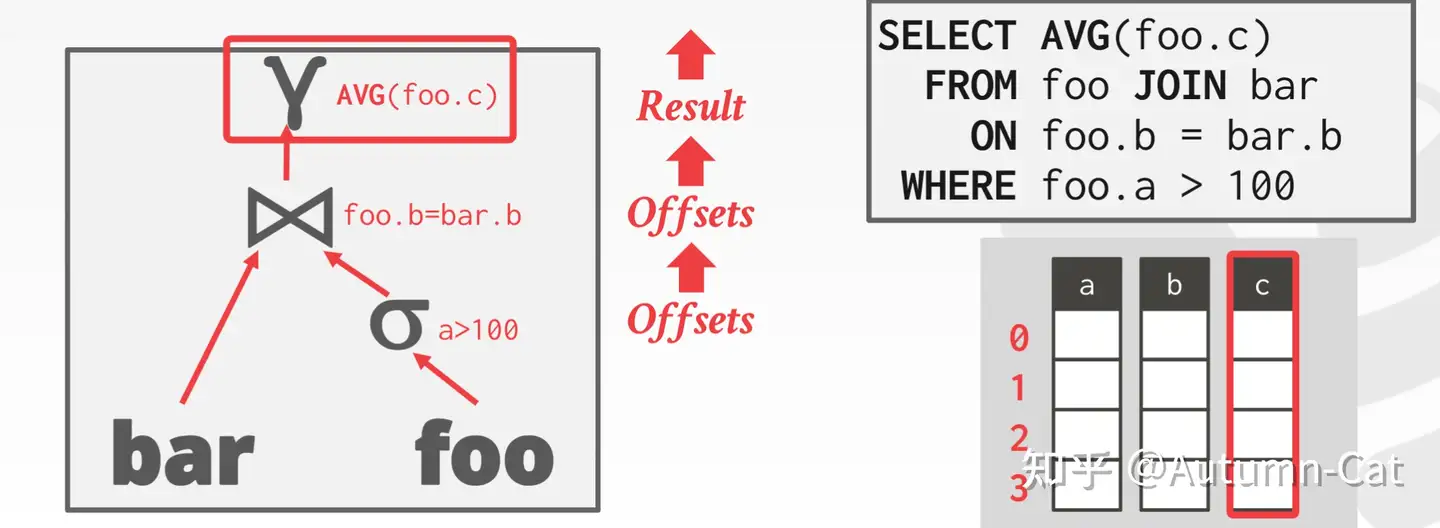

- Late Materialization： 在列存储时，可以在一开始只读用于筛选的attribute。最后才通过筛选后record ID（offset）来读整个tuple/投影的attribute，推迟实例化的过程
如果某个数据有Index的话，那么可以通过Index做谓词判断筛选。注意对非聚簇索引需要重新排列record ID顺序，使得它们符合磁盘上的排列。

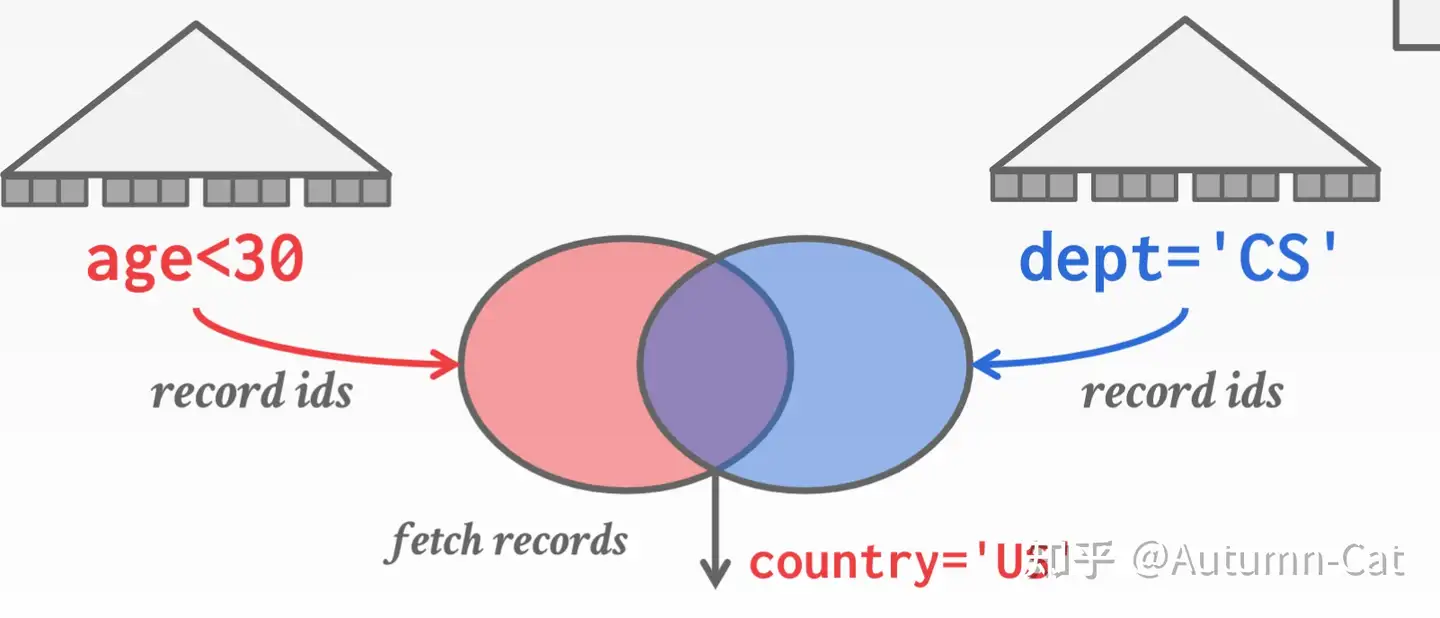

如果有多个Index，可以使用bitmap来做多个Index的谓词判断。同一个bit，and是&，or是|。
2. 执行模型

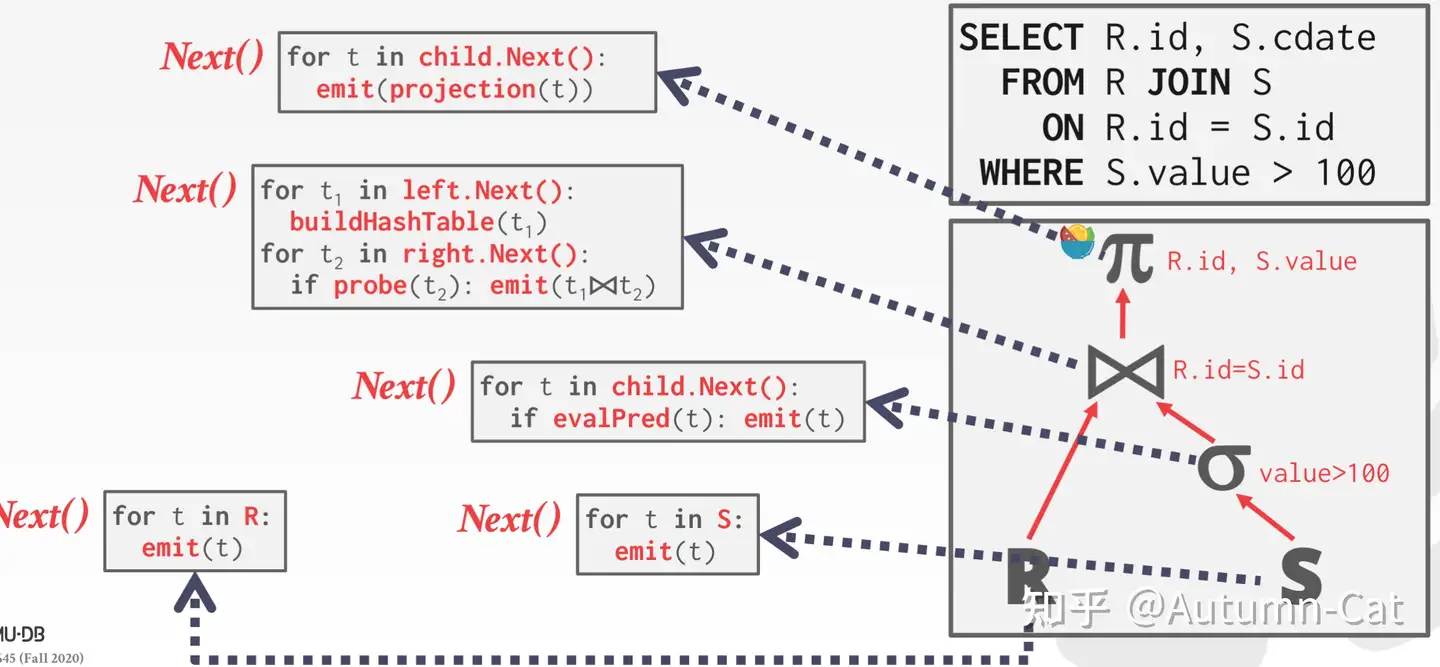

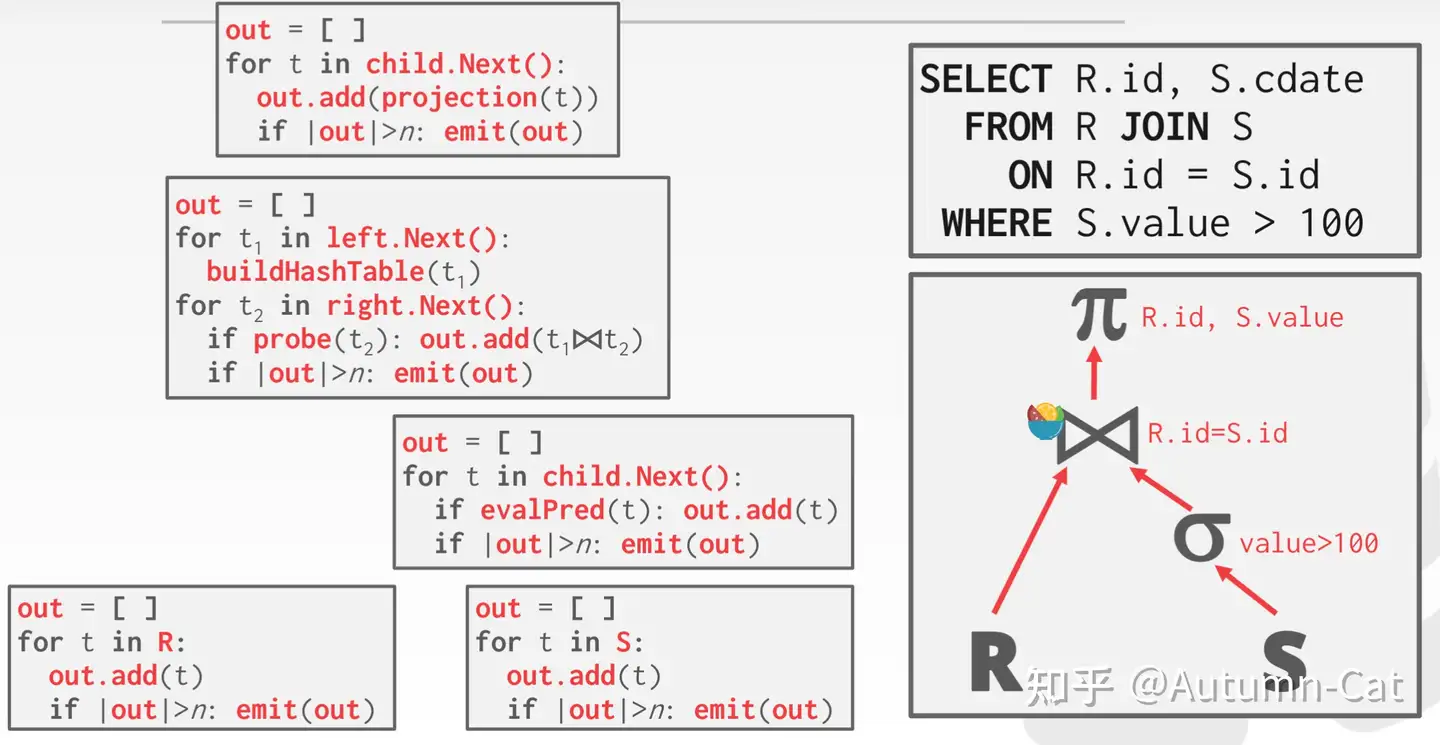

Iterator Model： 每次处理一个tuple

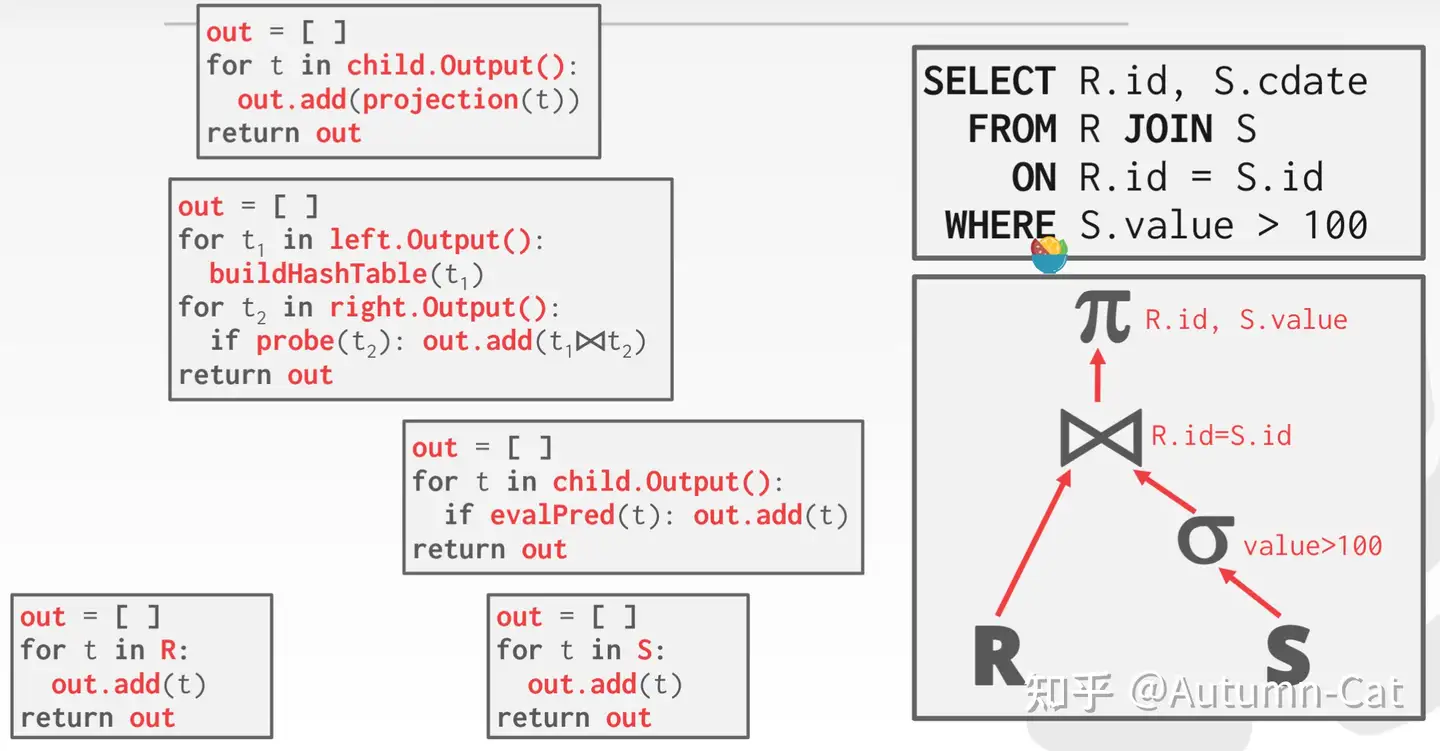

Materialization Model： 每次处理全部
Vectorized / Batch Model： 每次处理一个block
3. 并行执行
3.1. Process Model
Process Model是DBMS响应多个用户请求的架构，其中执行用户任务的单位是worker。有三种process model：
Process Per Worker： 在此模型中，执行流程如下：
- 用户的请求到达Dispatcher
- Dispatcher分配一个进程执行对应task
- 进程执行，并将执行结果返回给用户
它的调度依赖于OS调度器，并且多进程之前需要通过shared memory进行数据共享，单个worker的失败不会引起系统的崩溃。该模型诞生在线程还不那么完善的年代，现在应该被废弃了。
Process Pool： 此模型和上面的模型的唯一区别是不再是由Dispatcher管理进程（创建/销毁），而是通过一个进程池，任务会挂配到进程池中的空闲进程中执行。而且数据的返回需要通过Dispatcher返回给用户。

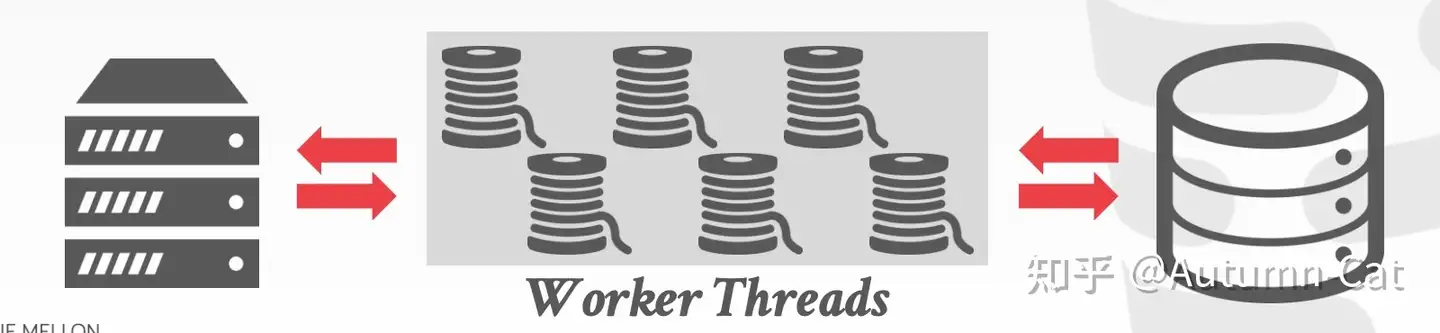

Thread per DBMS Worker： 由于线程的切换代价更低，而且可以共享堆栈，所以线程成了代替进程的好选择。此时，每个DBMS只包含一个进程，和许许多多线程。
而且DBMS可以甩掉OS的调度器，实现自己的调度（因为DBMS能掌握更多的执行任务的信息，可以规划更好的调度）。并且，由于线程间共享数据，Dispatcher就不是必要的了。
3.2. Execution Parallelism
3.2.1. Inter-Query
Inter-Query指的是并行的执行queries，它会提升整体表现，但是会影响事务的隔离性。这带来了数据库中第二复杂的模块：OCC协议。参见事务篇
3.2.2. Intra-Query
Intra-Query指的是并行的执行queries中的operations，其包含三种类型：

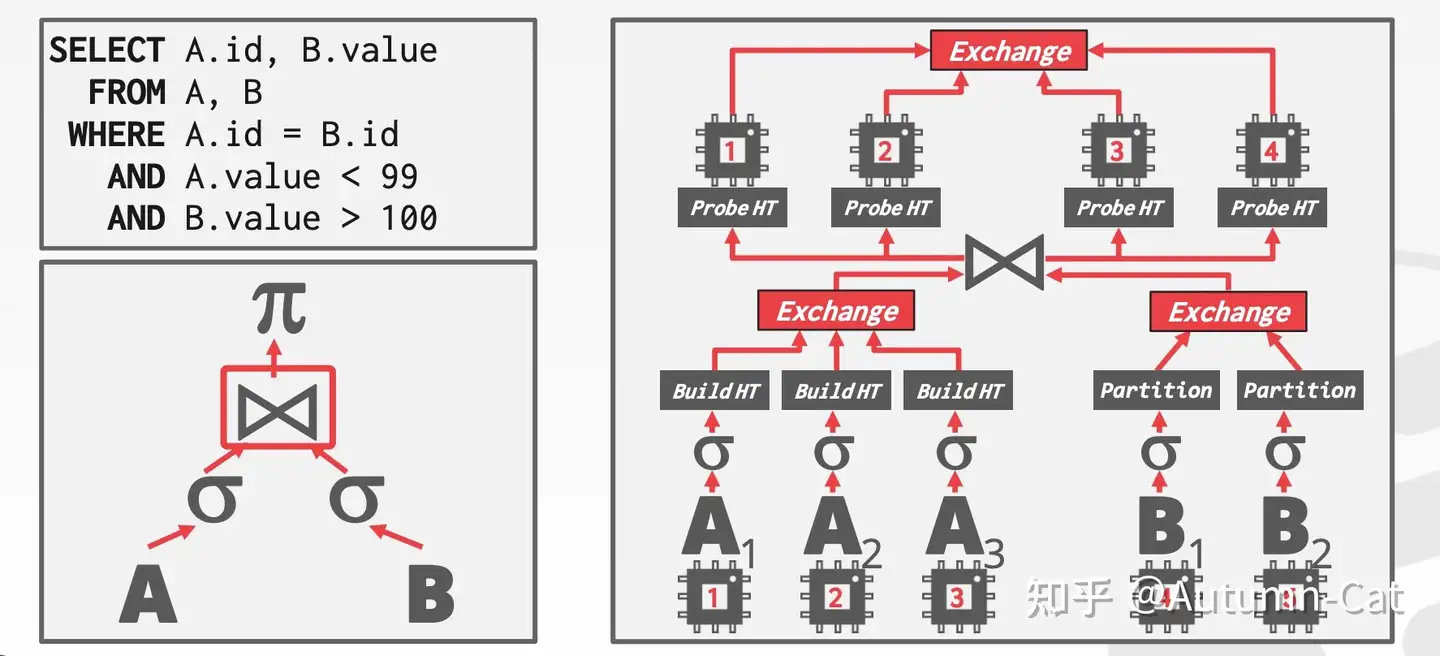

Intra-operator Parallelism (Horizontal)： 将数据拆分为多个子集，在子集中并行的执行operator，最后通过exchange operator合并数据或者重新对合并的结果分片。

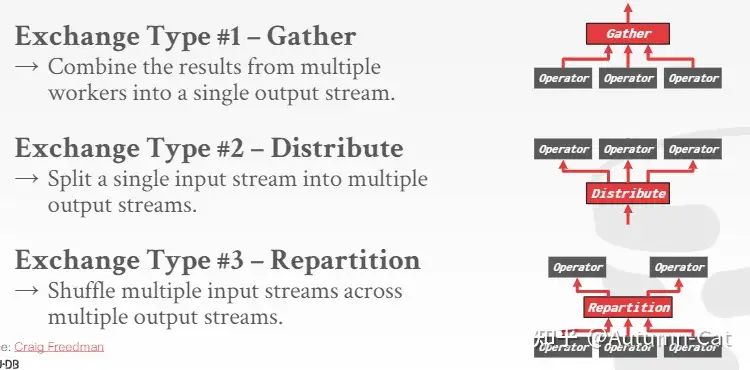

Exchage Operator有三种类型

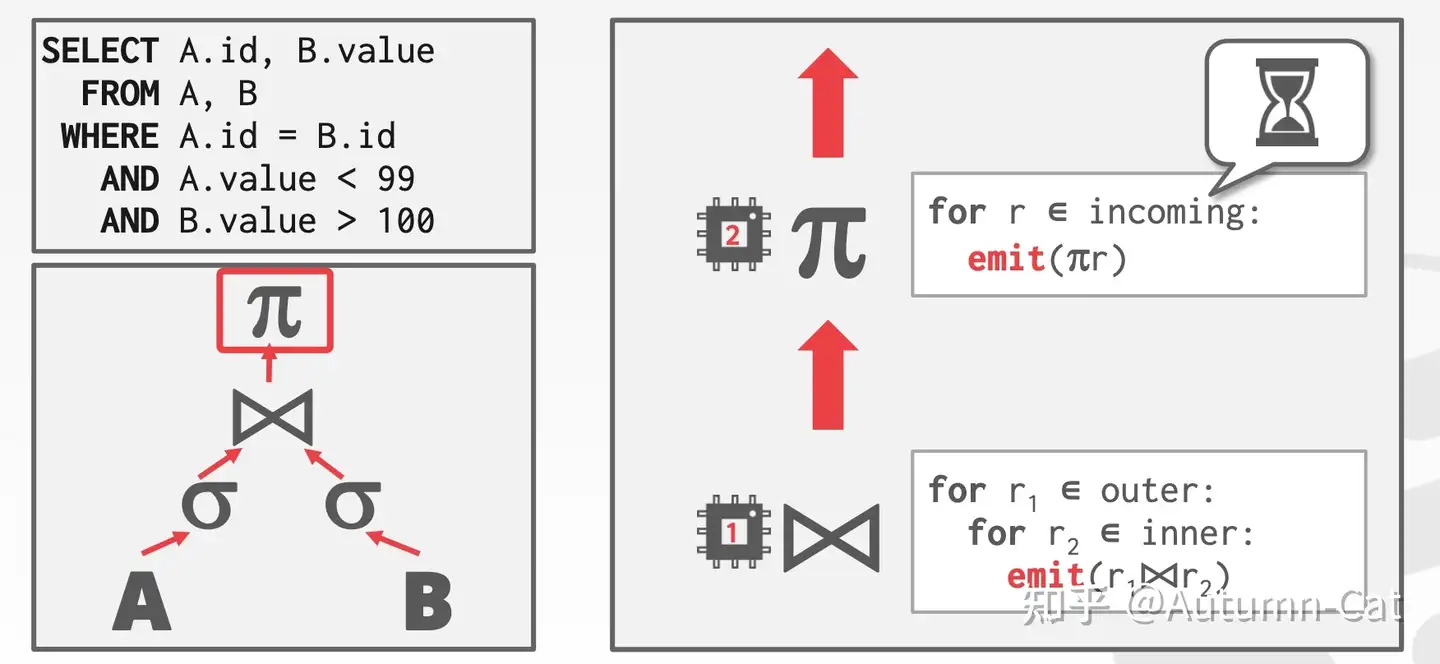

Inter-operator Parallelism (Vertical)： 以流水线的方式执行operator。即operator不需要等前一步operator执行完成，而是形成一个流水线。其对于传统关系型语句并不友好，因为Join，Aggregate等操作是需要scan所有的数据后才能执行，所以这种执行模式更多的被用在Flink等流处理系统中。

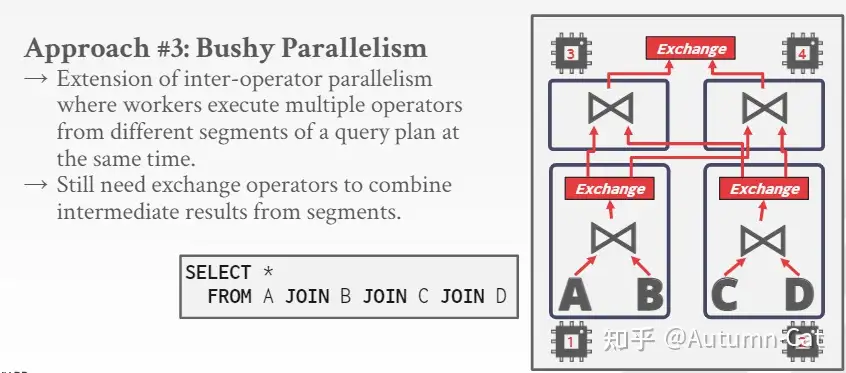

Bushy Parallelism： 一种inter-operator parallelism的扩展版，将一个operator分解为多个operator并行执行，然后归并数据。
3.3.3. I/O Parallelism
对于面向磁盘的数据库，有时候I/O才是最大的瓶颈。所以对I/O的并行化也是有必要的，有以下方法：
Multiple Disks per Database： 利用多块磁盘提升I/O速度，比如RAID
Database Partitioning： 将数据库分为多个segment，分开存储，这种方案在分布式数据库中更常见。具体切分的方案有两种：Vertical Partitioning（按列切分）和Horizontal Partitioning（按行切分）
