Architecture
原文链接：https://www.yuque.com/yangguangfanxing/nmhuv1/dqnzk9areuc1s1nd

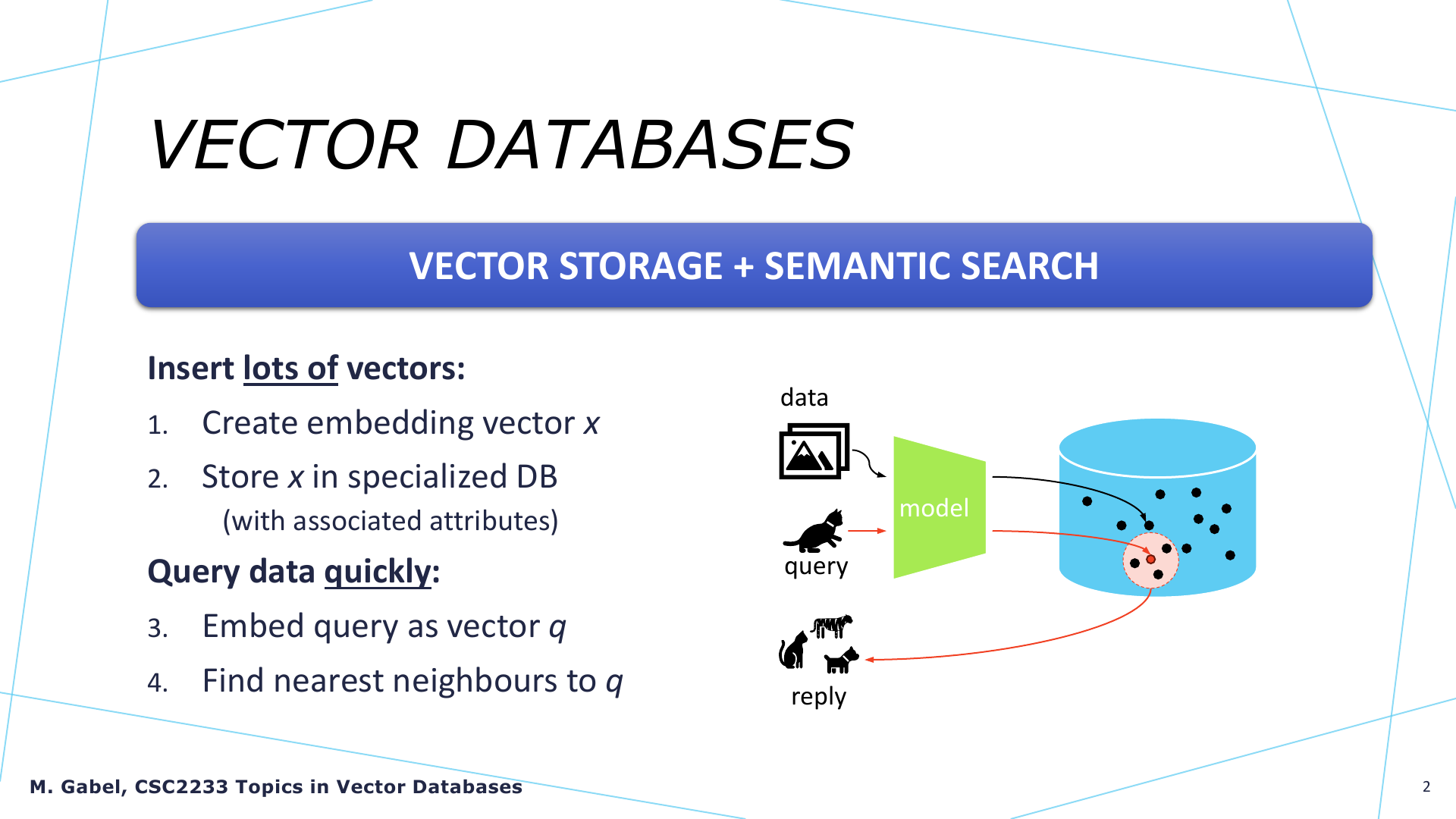

回顾：向量数据库的基本任务
向量数据库可以概括为：
基本流程：
- 将原始数据通过 embedding model 转换为向量
。 - 将向量 与相关属性存入数据库。
- 查询时将 query 转换为查询向量
。 - 在数据库中寻找 的最近邻。

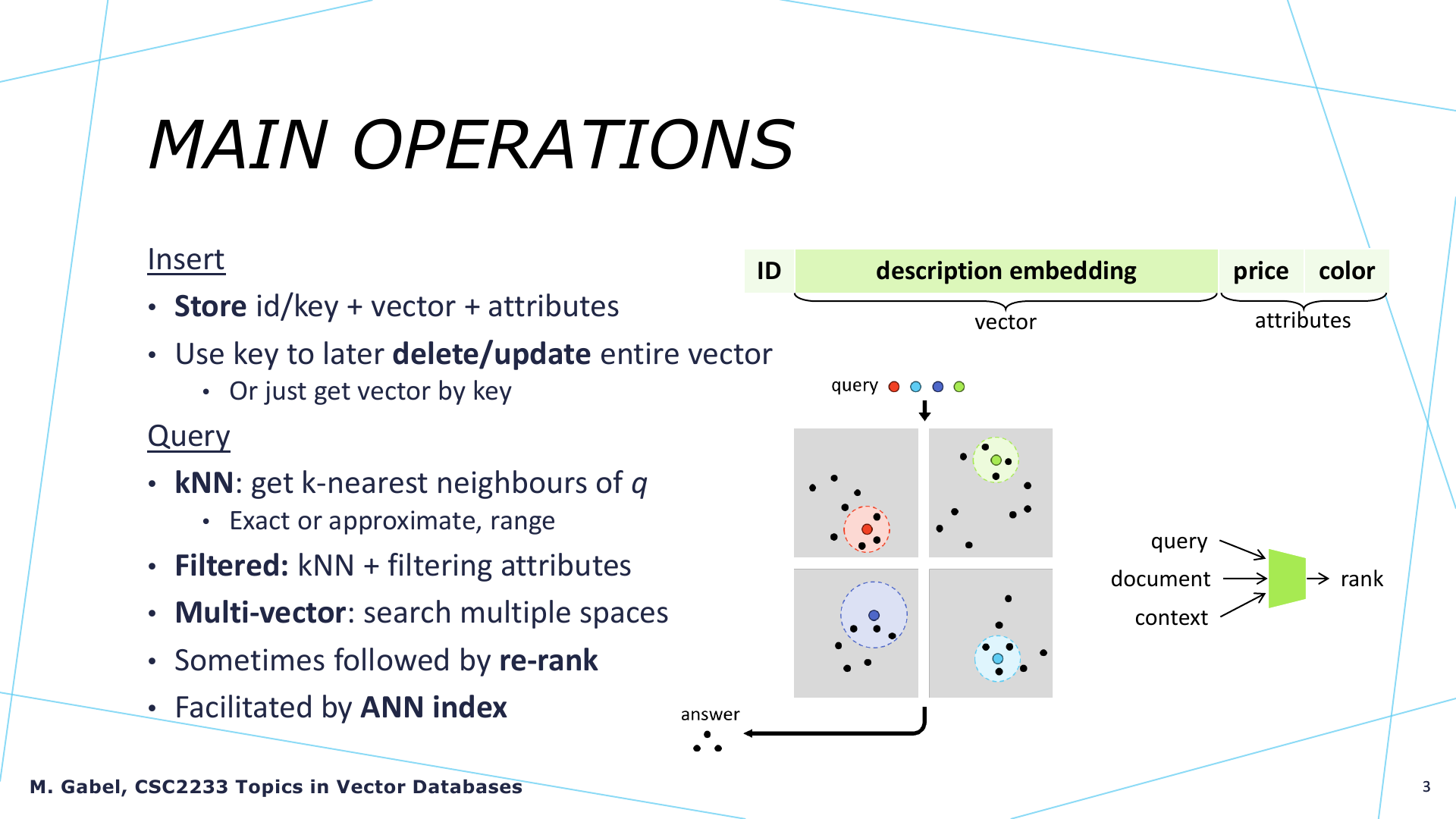

主要操作包括 insert、delete、update、get by key，以及 kNN、range query、filtered query、multi-vector query 和 reranking。

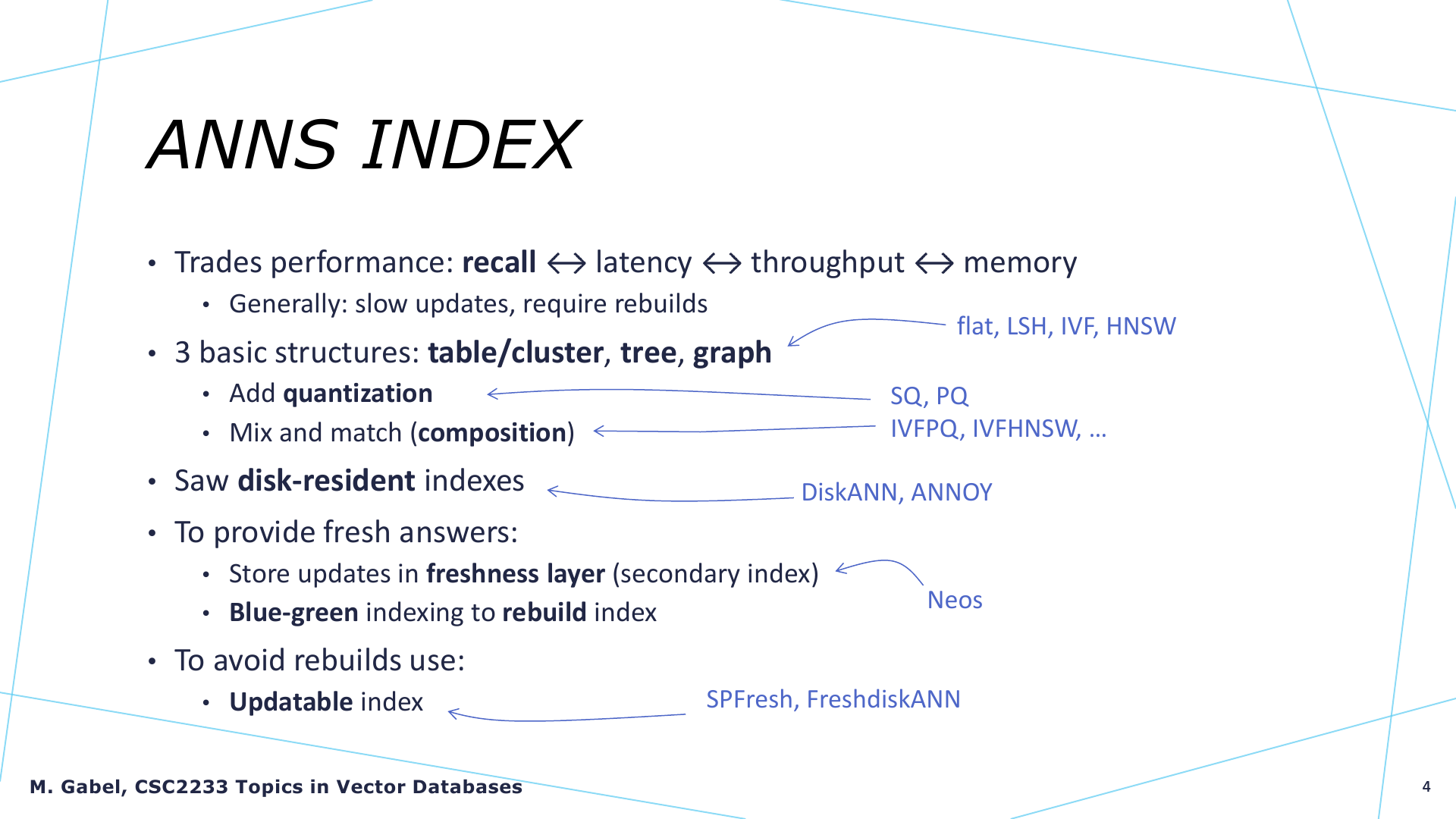

ANNS Index 回顾
ANNS index 在多个指标之间权衡：recall、latency、throughput、memory 和 update cost。
常见索引：
| 类型 | 代表方法 |
|---|---|
| 表 / 聚类结构 | Flat, IVF |
| 树结构 | ANNOY |
| 图结构 | HNSW, DiskANN |
| 哈希结构 | LSH |
索引还可叠加 SQ、PQ 等量化方法，或组成 IVFPQ、IVF-HNSW、IVF+HNSW+PQ 等组合索引。为了提供新鲜结果，系统还需要 freshness layer；为了避免重建，可使用 SPFresh、FreshDiskANN 等 updatable index。

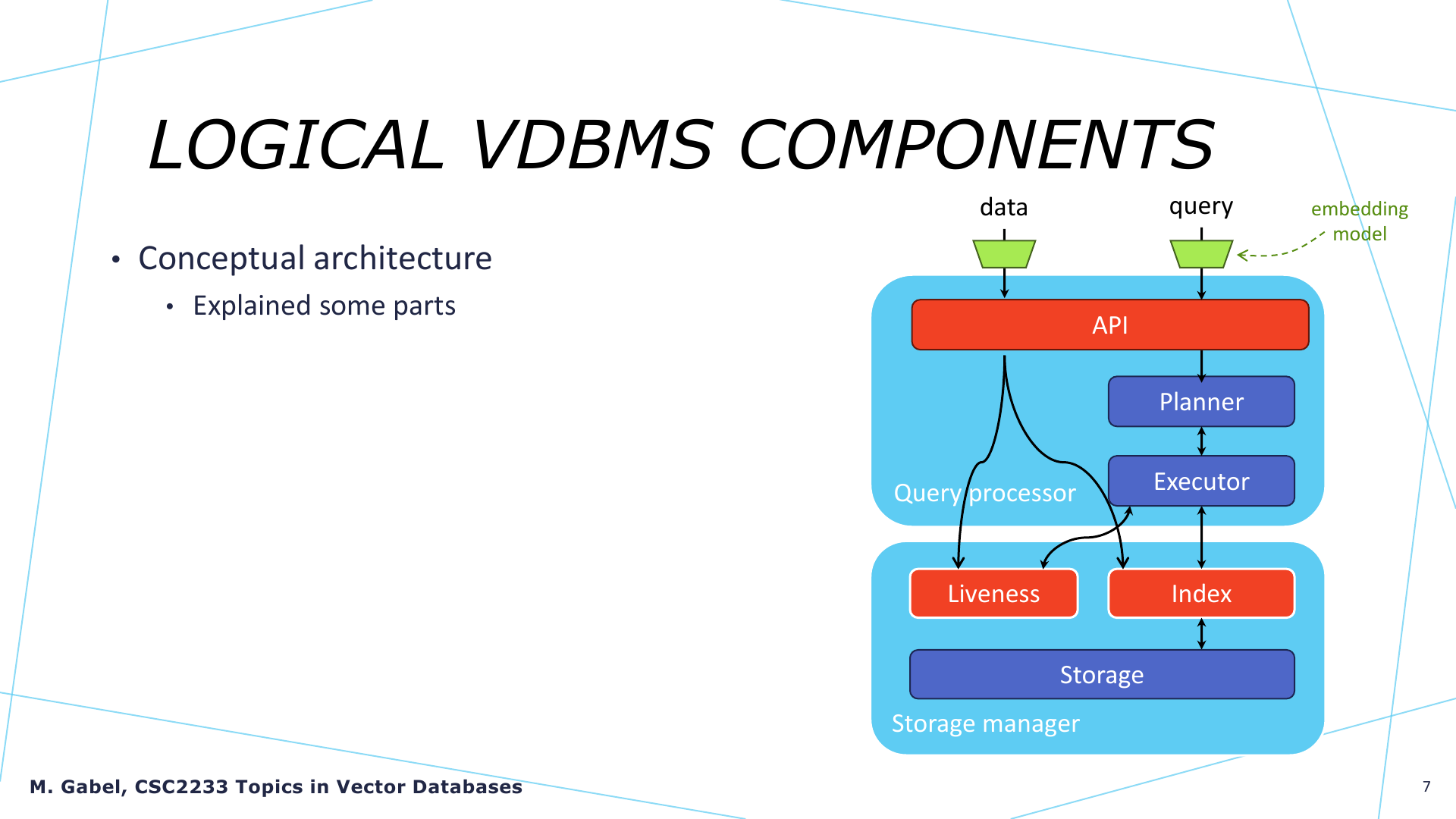

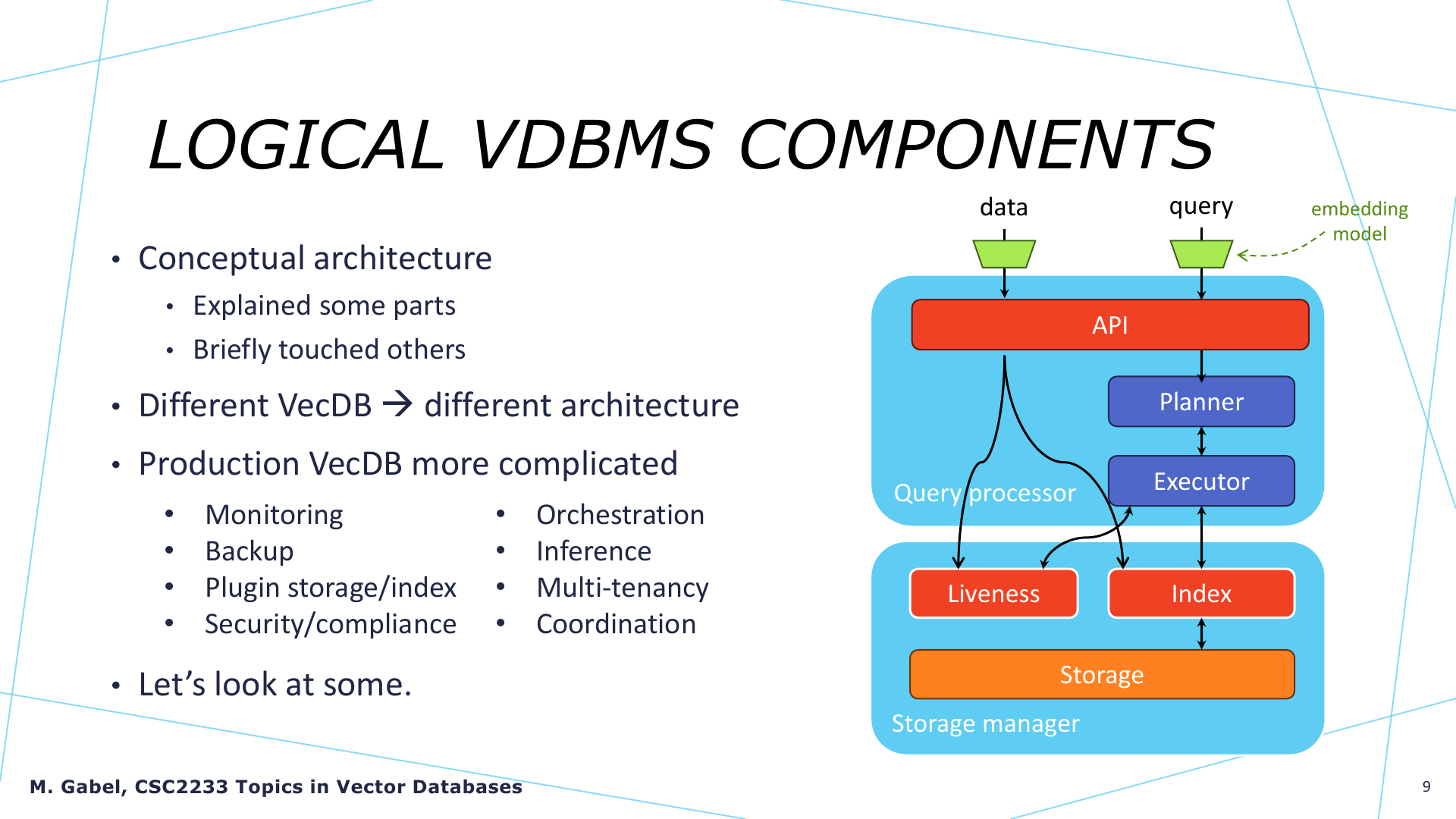

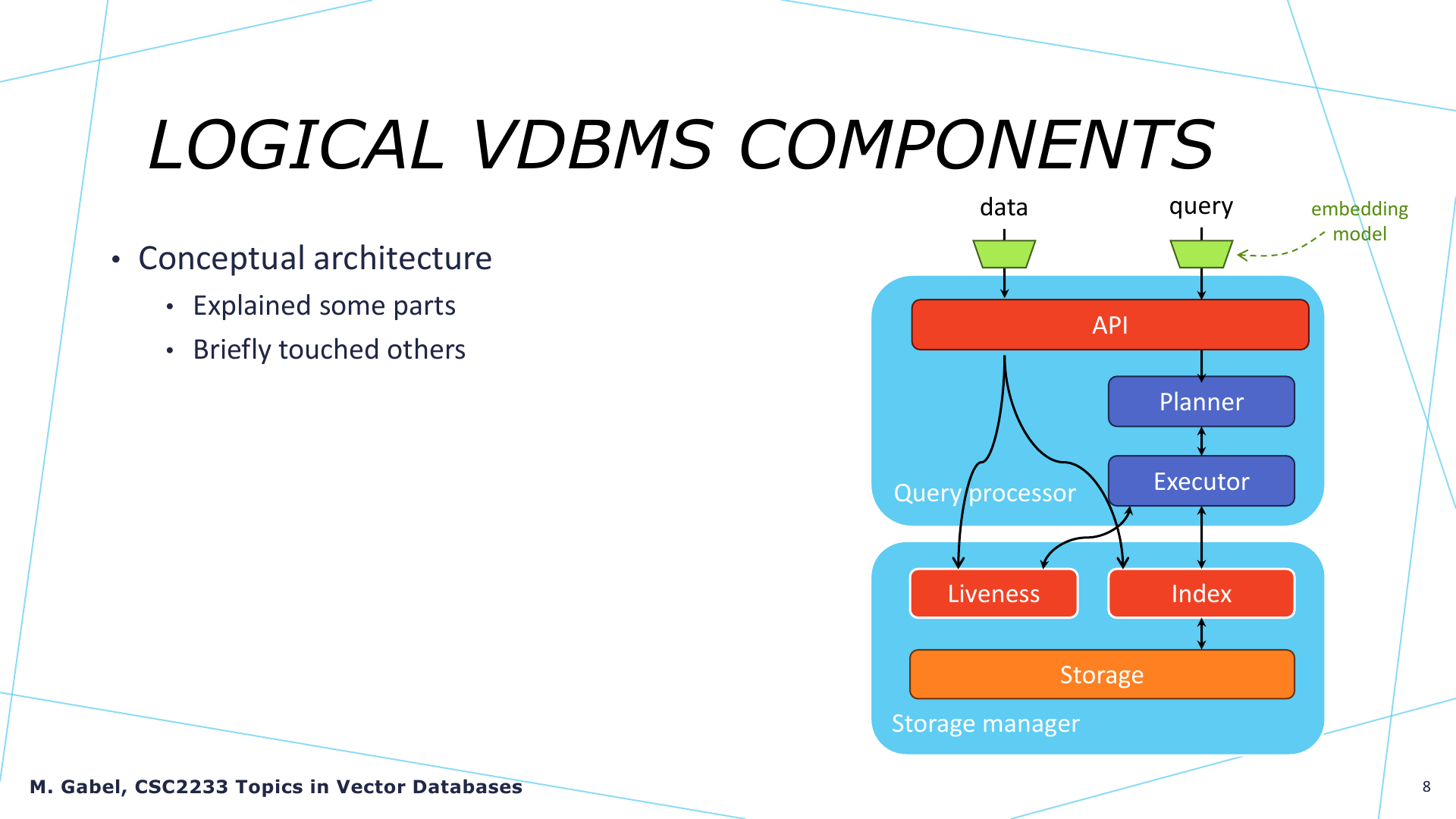

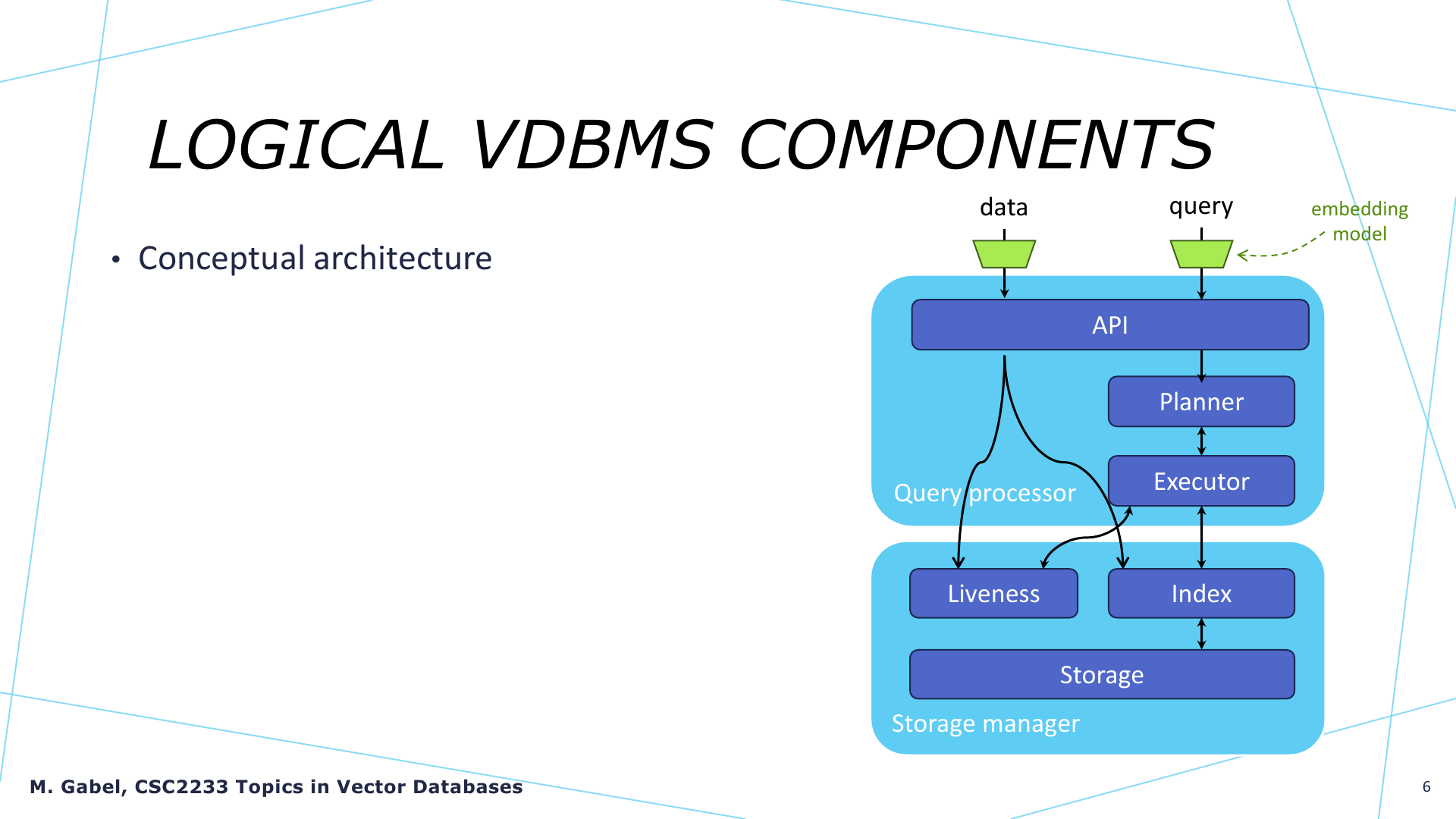

逻辑 VDBMS 组件
一个概念架构：
| 组件 | 作用 |
|---|---|
| API | 接收插入、查询、删除等请求 |
| Planner | 生成查询计划 |
| Executor | 执行查询计划 |
| Query processor | 管理查询处理逻辑 |
| Liveness | 管理更新可见性、freshness、tombstone |
| Index | 支持 ANN 搜索 |
| Storage manager | 管理持久化存储 |
| Storage | 保存向量、属性、索引、日志 |
生产系统还会包含 monitoring、backup、orchestration、inference、plugin storage/index、multi-tenancy、security/compliance、coordination 等模块。

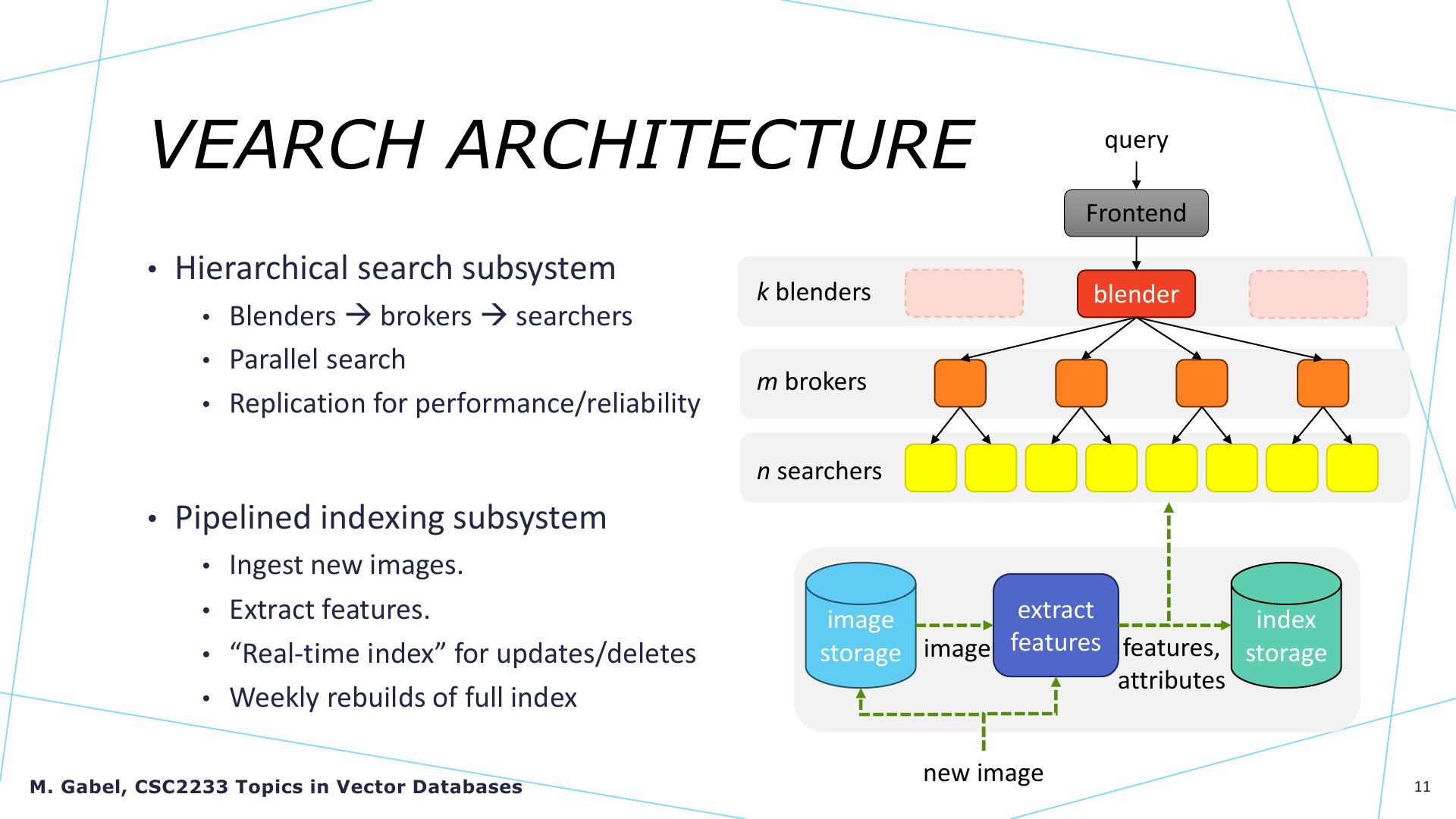

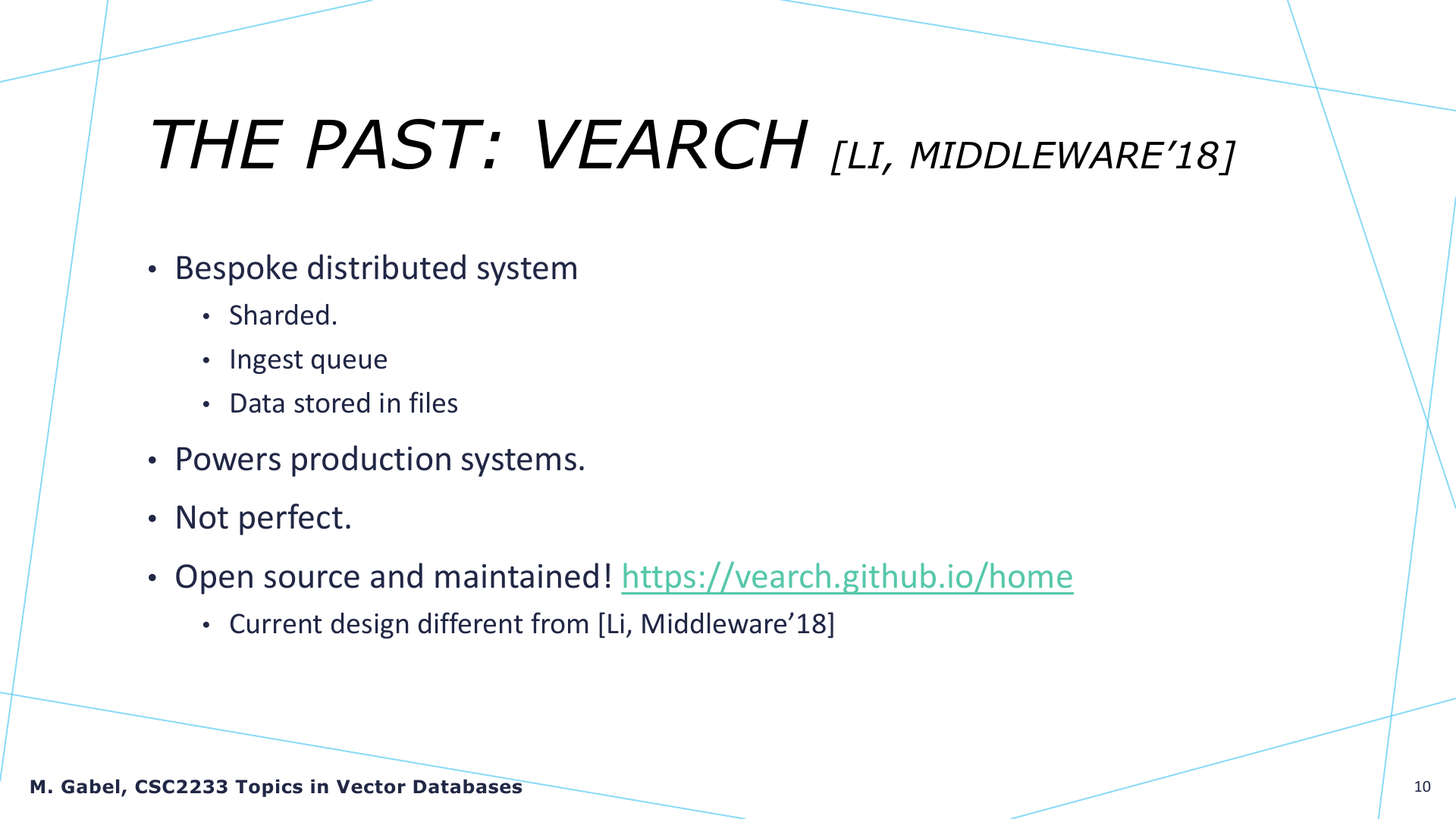

早期架构：Vearch
Vearch 是较早的分布式向量搜索系统，采用定制化分布式架构：sharding、ingest queue、文件存储，并服务过生产系统。

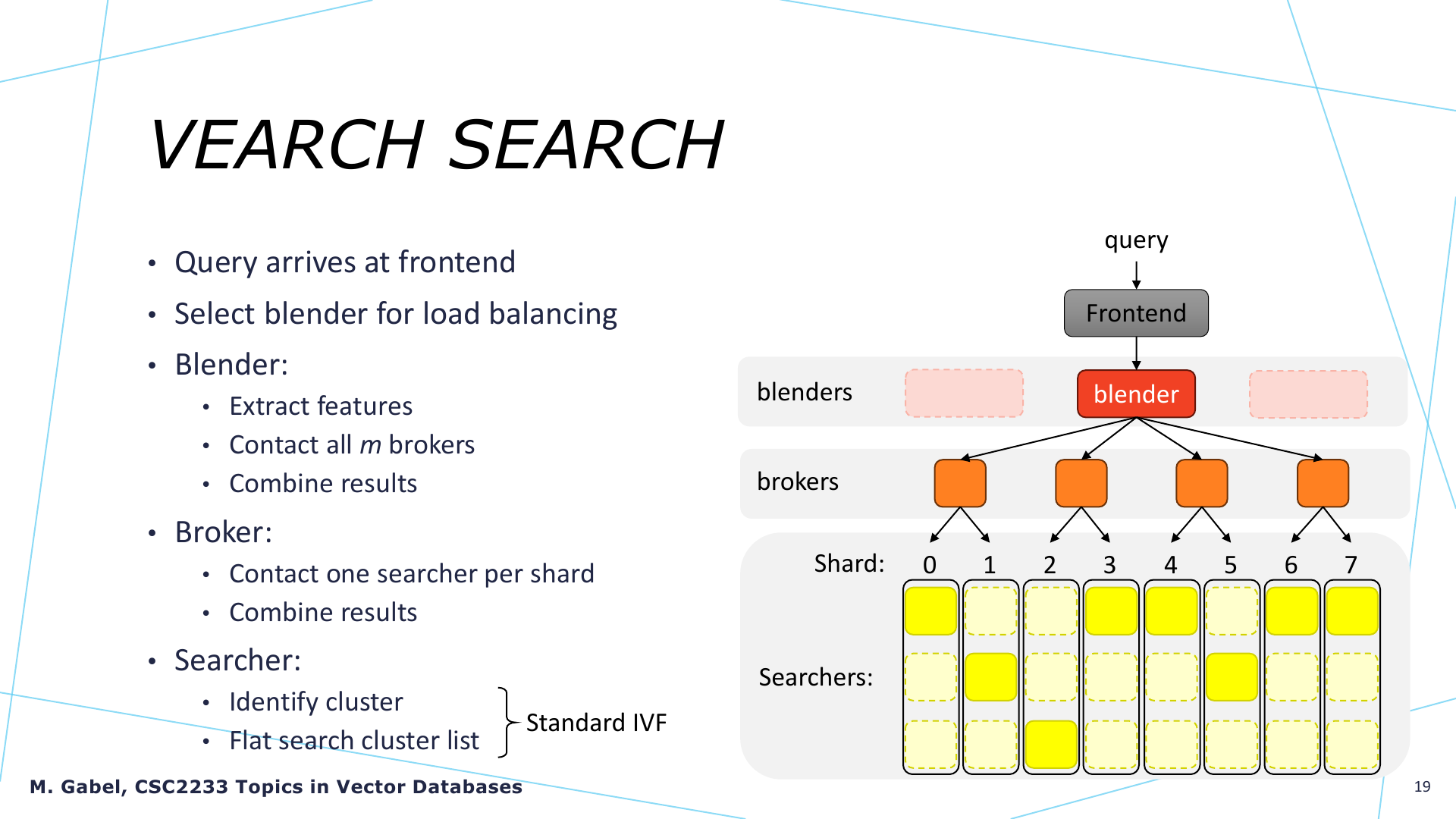

1. 查询架构

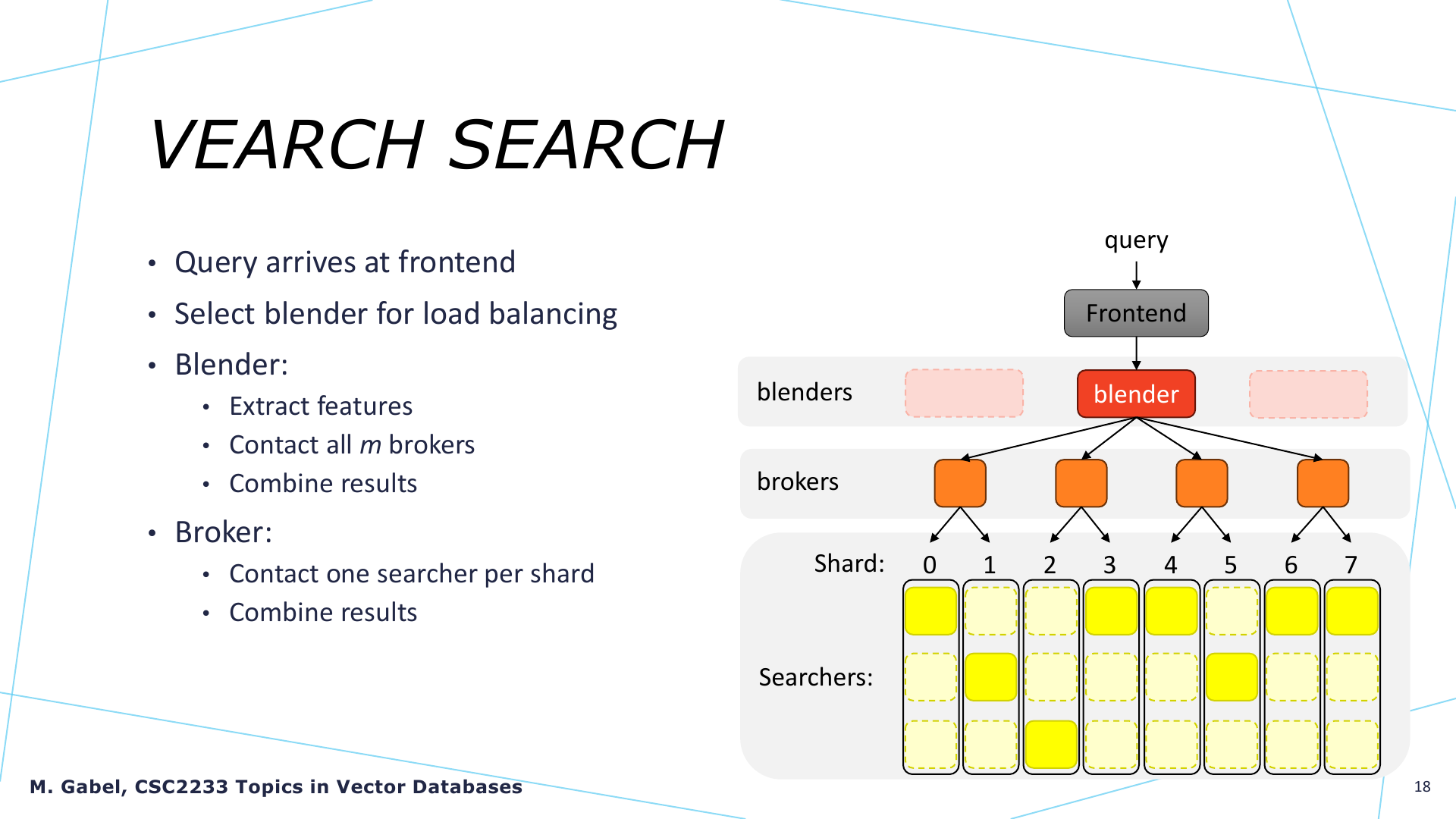

Vearch 的搜索子系统是层级结构：

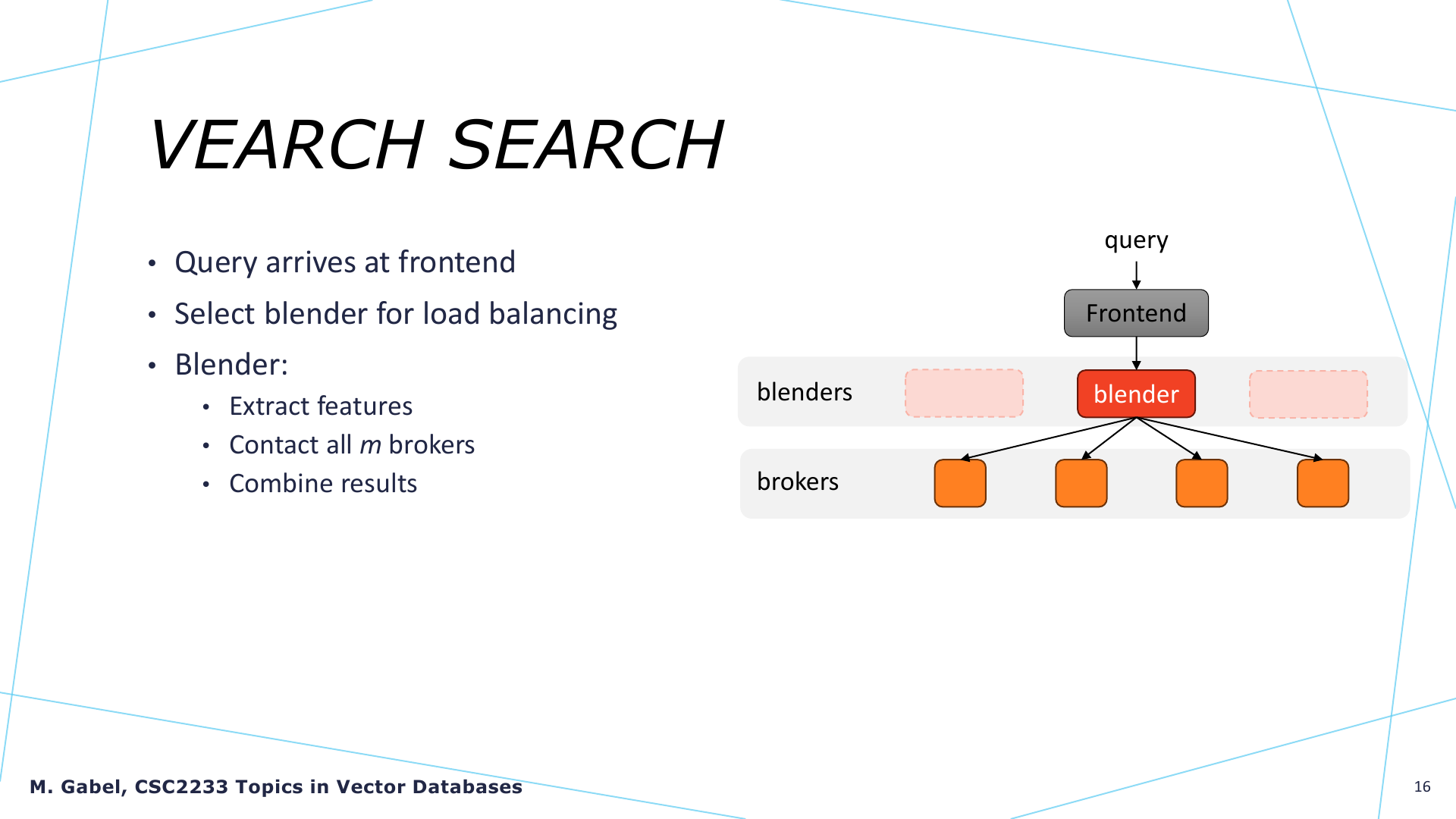

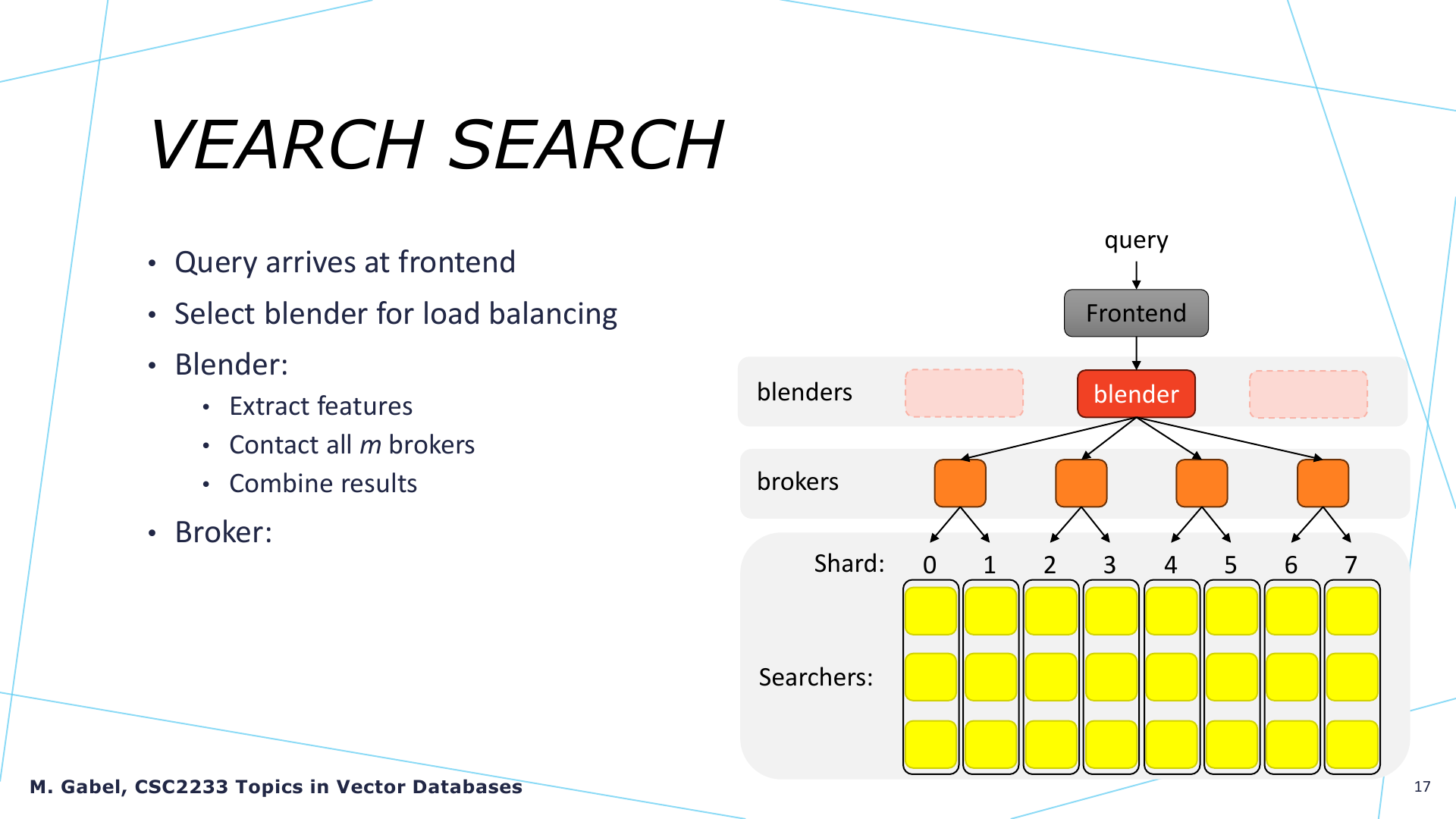

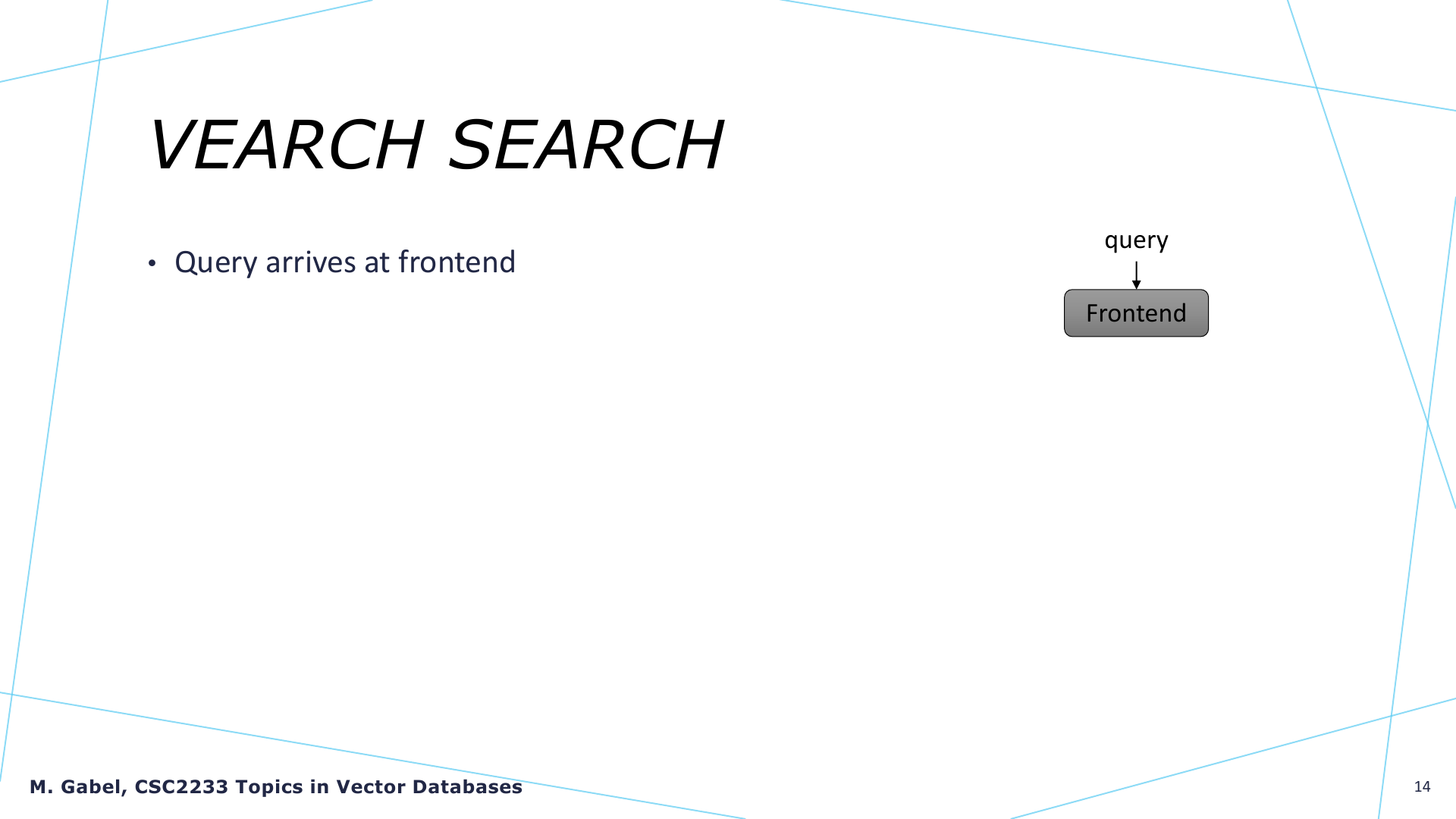

查询流程：

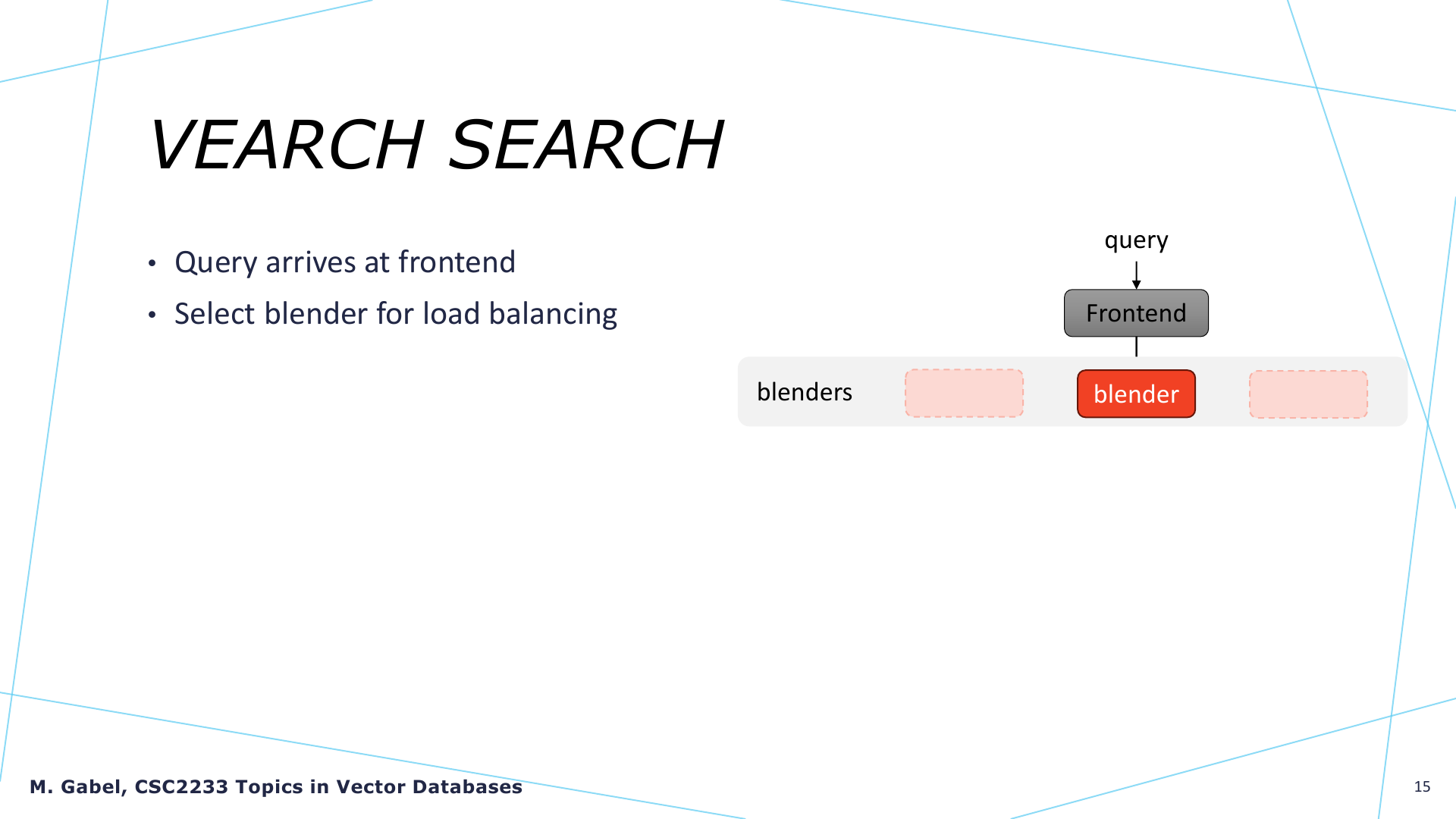

- 查询到达 frontend。
- Frontend 选择 blender 进行负载均衡。
- Blender 提取特征，联系所有 brokers。
- Broker 联系每个 shard 的一个 searcher。
- Searcher 执行局部 IVF 搜索。
- Broker 和 blender 逐级聚合结果。
Blender 是搜索子系统的顶层调度与协调中心，其核心角色类似于一个分布式查询的“大脑”或“指挥者”。
在 Vearch 系统中，Blender 是搜索子系统的顶层调度与协调中心，其核心角色类似于一个分布式查询的“大脑”或“指挥者”。它的主要功能可以概括为以下几点：
- 查询接收与分发
- 接收查询：Blender 接收来自前端服务的用户查询请求。
- 任务分发：它将一个完整的查询请求（如一个 k-近邻搜索）拆解，并并行地分发给下一层的多个 Broker 节点。图中展示了一个 Blender 可以连接多个 (m个) Broker，从而实现并行处理，这是实现高性能搜索的关键。
- 结果聚合与融合
- 结果收集：各个 Broker 在接收到来自下层 Searcher 的搜索结果后，会将结果返回给 Blender。
- 融合排序：Blender 负责聚合来自所有 Broker 的候选结果。它需要对所有结果进行去重、合并，并执行最终的全局排序（例如，根据距离分数重新排序），从而从海量候选集中筛选出最精确的 Top-K 个结果。
- 负载均衡与高可用
架构图中明确标注了存在 k 个 Blender 实例。这意味着：
- 负载均衡：前端请求可以均匀地分发到不同的 Blender 实例上，避免单点瓶颈，提高系统的整体吞吐量。
- 高可用性：如果一个 Blender 实例发生故障，其他实例可以接管其工作，保证搜索服务不中断。
- 对外提供统一接口
- Blender 对前端（Frontend）屏蔽了底层复杂的分布式搜索细节。前端只需要与 Blender 交互，无需关心请求被发给了多少个 Broker 或 Searcher。
2. 索引与更新

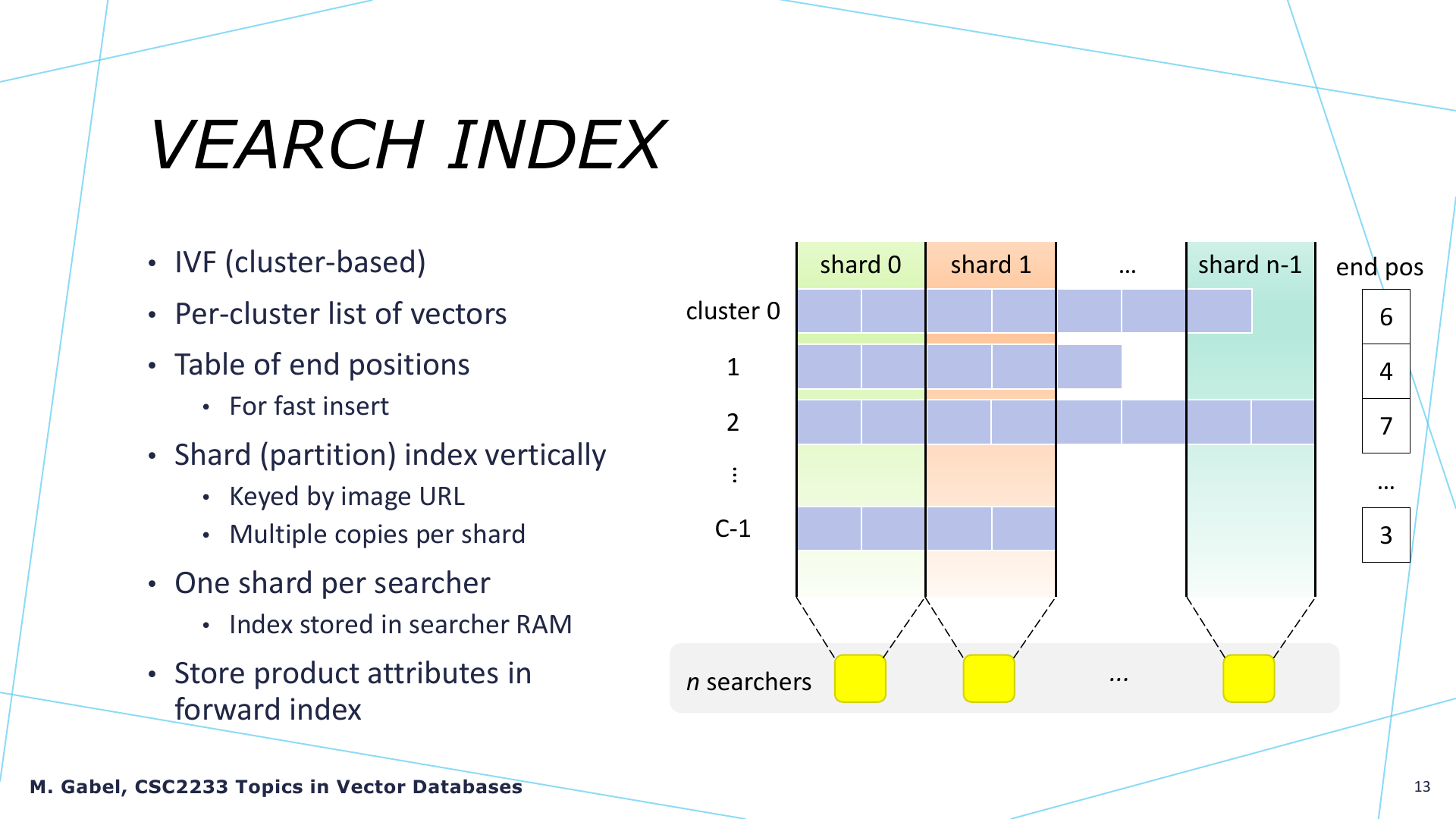

Vearch 使用 IVF：每个 cluster 维护向量列表，并用 end position table 加速插入。每个 searcher 管理一个 shard，索引驻留在 searcher RAM 中，属性存储在 forward index 中。

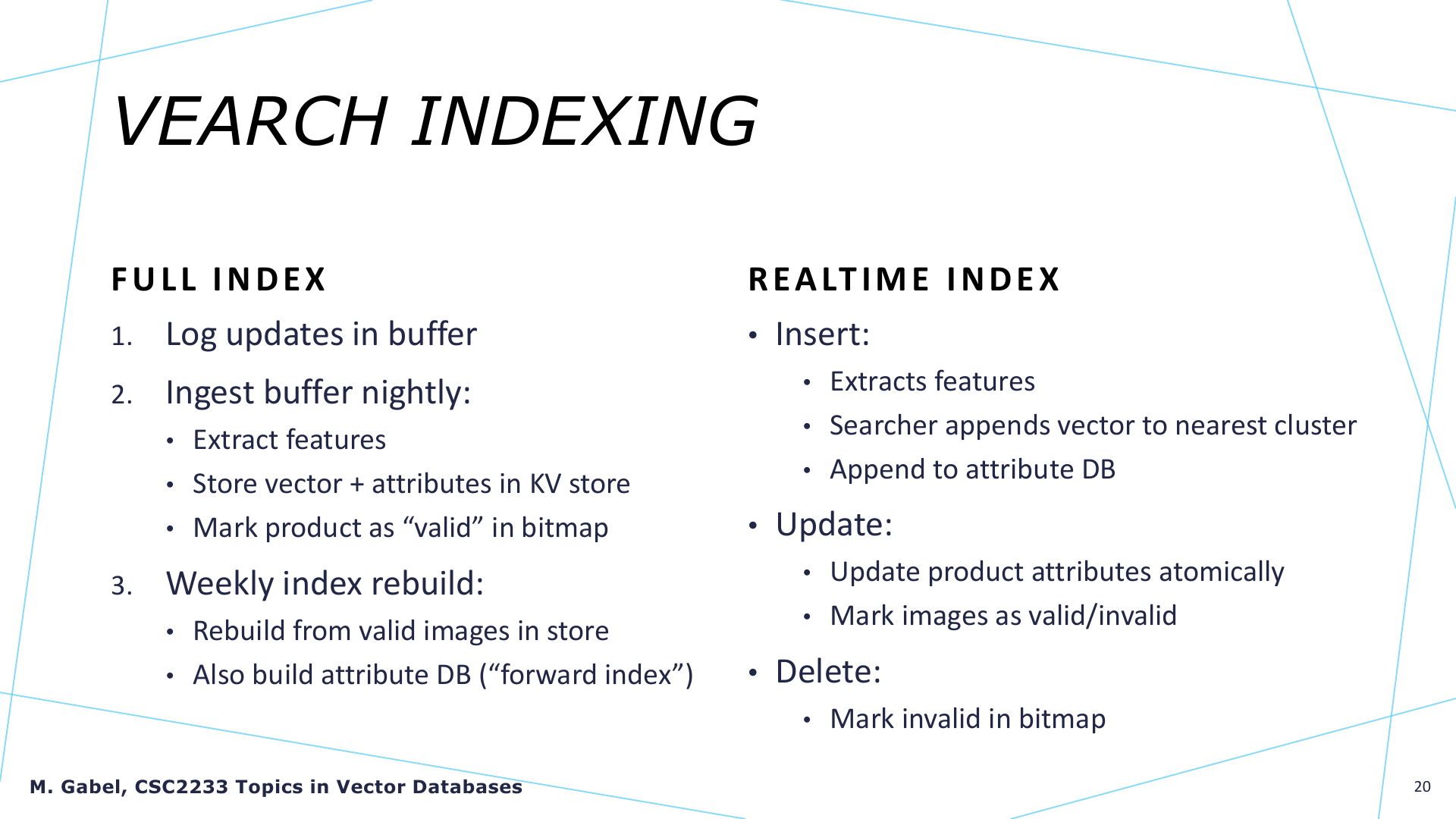

更新方面同时维护 full index 和 real-time index：
- full index：夜间 ingest buffer，每周重建完整索引。
- real-time index：插入追加到最近 cluster，更新/删除通过 bitmap 标记 valid/invalid。
简单比喻：把整个索引库想象成一座中央图书馆的所有藏书目录。
- End Position Table 是每个书架内部的索引卡，告诉你哪个位置是空的可以放新书。
- Shard Index Vertical 是建立了多个完全相同的、分布在不同城区的社区分馆。每个分馆都有一套完整的藏书目录。市民（查询请求）可以就近去任何一个分馆查找，分馆的目录就在管理员手边（内存中），查找速度极快。如果某个分馆关门了，市民可以去另一个分馆。
End Position Table（结束位置表）
这是一个优化数据插入性能的机制，与倒排文件 的数据结构紧密相关。
它要解决什么问题？在一个标准的倒排索引中，每个聚类中心对应的向量列表通常是顺序存储的。当需要插入一个新向量时，理想的情况是把它直接追加到这个列表的末尾。但如果每个列表是紧密连续存储的，插入到中间位置会导致其后的所有数据都需要向后移动，这是非常低效的。
它是如何工作的？
- 预留空间：系统为每个聚类的向量列表预先分配一块固定大小的连续存储空间（可以想象成一个“槽位数组”）。
- 记录指针：“结束位置表”本质上就是一个指针数组，它记录了每个聚类列表中当前最后一个有效向量的位置（即“结束位置”）。
- 高效插入：当一个新向量被分配到某个聚类时，系统只需：
带来的好处：
- O(1)复杂度插入：插入操作变成了简单的追加和指针更新，避免了大规模的数据移动。
- 保持数据局部性：同一个聚类的向量仍然存储在相对连续的内存/磁盘空间中，有利于缓存和批量读取，这对后续的快速搜索至关重要。
简单比喻：就像一个图书馆为每个主题（聚类）的书架预留了一整排空位。图书管理员手边有一个“结束位置表”，记录了每个主题书架最后一本书的位置。新书到来时，管理员查表，把书放到下一个空位，然后更新一下表格即可，无需移动其他书架的书。
Shard Index Vertical（垂直分片索引）
这是一个数据分布与高可用性的架构设计，用于构建分布式向量检索服务。
“Vertical”（垂直）在这里的含义是什么？
- 水平分片：通常是指将数据本身按行或按范围切分，分布到不同机器上。例如，将用户ID 1-1000W的数据放在分片A，1000W-2000W的数据放在分片B。
- 垂直分片：更准确的描述是“基于功能或副本的分片”。它是指整个完整的索引被复制成多个相同的副本（分片），每个副本作为一个独立的服务单元，共同来承载查询请求。这是一种“全量数据，多副本服务”的模式。
它是如何构建和工作的？
分片创建：整个向量索引（包含所有聚类和向量）被逻辑上划分为多个分片。图中显示，每个分片都有多个副本，目的是实现高可用和负载均衡。
索引加载：每个搜索器 进程，在内存中加载并持有一个完整分片的索引数据。这正是“One shard per searcher”的含义。这使得查询延迟极低，因为所有比较都在内存中进行。
路由与查询：
前向索引存储：搜索器不仅存储向量索引，还存储每个向量对应的“产品属性”。这是一个标准的前向索引，键是向量ID或图片URL，值是属性（如标题、价格等）。当搜索到最近的向量后，可以立即“前向”查找并返回这些属性，无需再访问其他数据库，极大地提升了端到端的查询效率。
带来的好处：
- 高可用：多副本机制避免了单点故障。
- 高并发：多个搜索器副本可以同时处理针对同一分片的查询，提升了系统的整体吞吐量。
- 低延迟：索引和属性全部在搜索器内存中，响应速度极快。
- 可扩展：可以通过增加每个分片的副本来提升该分片的服务能力，或增加总分片数来水平扩展整体数据容量。
FULL INDEX 和 REALTIME INDEX 的主要区别如下：
| 维度 | FULL INDEX (批量索引) | REALTIME INDEX (实时索引) |
|---|---|---|
| 1. 处理方式 | 批量、周期性处理 | 实时、原子性处理 |
| 2. 核心流程 | 日志记录 -> 夜间定时导入 -> 周级重建 | 对插入、更新、删除操作立即响应 |
| 3. 数据流 | 数据先进入缓冲区，延迟处理 | 数据直接处理，无缓冲延迟 |
| 4. 索引更新 | 通过每周重建整个索引来生效 | 通过立即追加到最近簇来生效 |
| 5. 属性与状态维护 | 在重建阶段统一构建属性数据库和有效位图 | 在每次操作时原子性地更新属性库和位图 |
| 6. 主要目标 | 保证索引的全局最优和数据一致性，适用于可容忍延迟的数据刷新 | 保证数据的近实时可用性和快速可见，适用于需要即时响应的场景 |
| 7. 适用场景 | 非频繁更新、可接受小时/天级延迟的批量数据（如后台分析、定时报表） | 需要支持在线插入、更新、删除操作的交互式应用（如商品搜索、实时推荐） |
FULL INDEX是批量导向、延迟生效的离线处理模式；REALTIME INDEX是操作导向、立即生效的在线处理模式。
3. 性能与问题

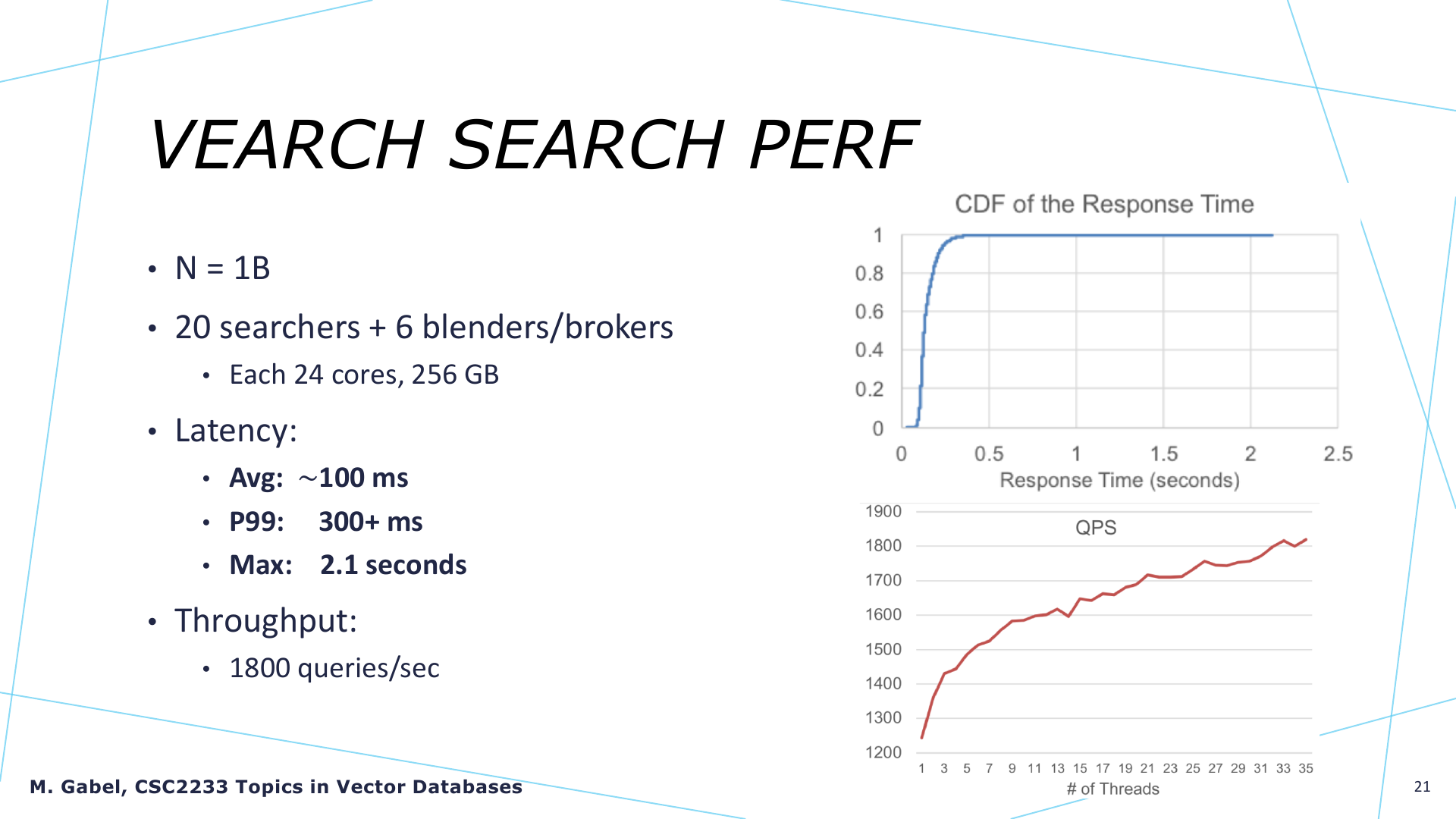

，20 个 searchers + 6 个 blenders/brokers，平均延迟约 100ms，P99 超过 300ms，最大延迟 2.1s，吞吐约 1800 QPS。

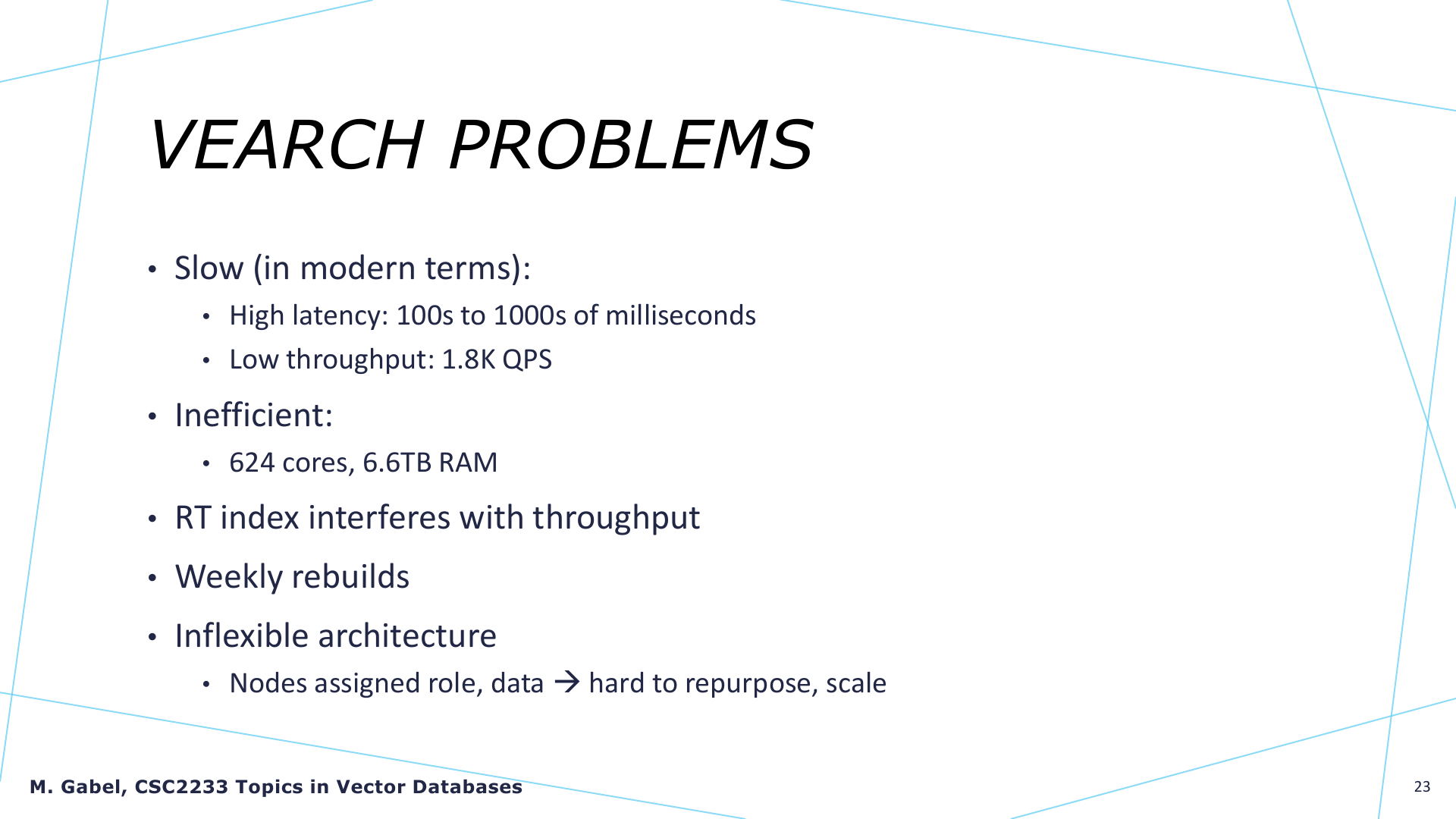

主要问题：延迟高、吞吐低、资源消耗大、real-time index 干扰吞吐、每周重建、节点角色固定导致弹性差。

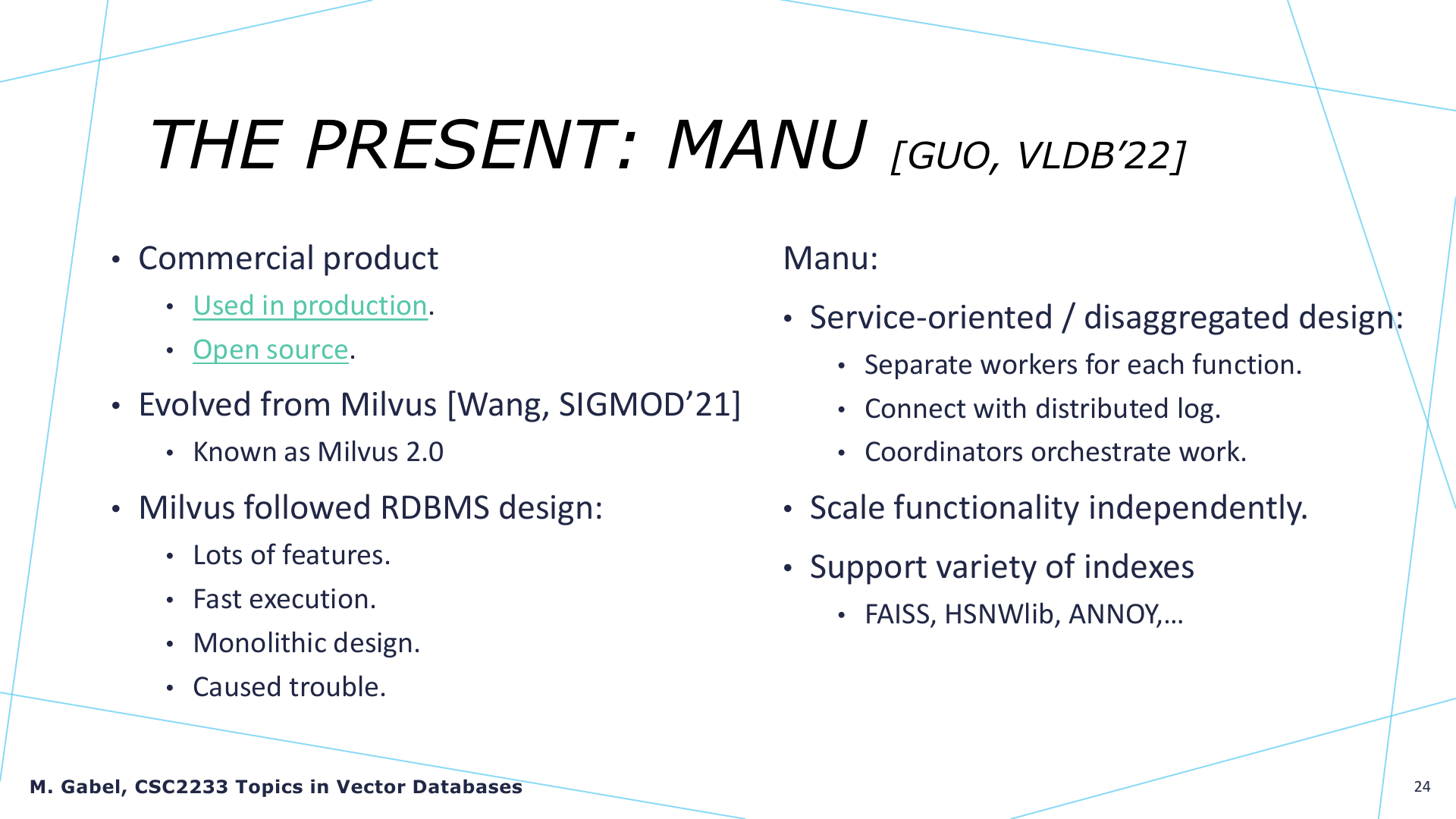

现代架构：Manu / Milvus 2.0
Manu 是 Milvus 2.0 背后的架构思想，采用 service-oriented / disaggregated design。
核心特点：
- 不同功能由独立 workers 执行。
- 组件通过 distributed log 连接。
- coordinators 负责调度和元数据。
- index、search、storage 可独立扩缩容。
- 支持多种索引，如 FAISS、HNSWlib、ANNOY。

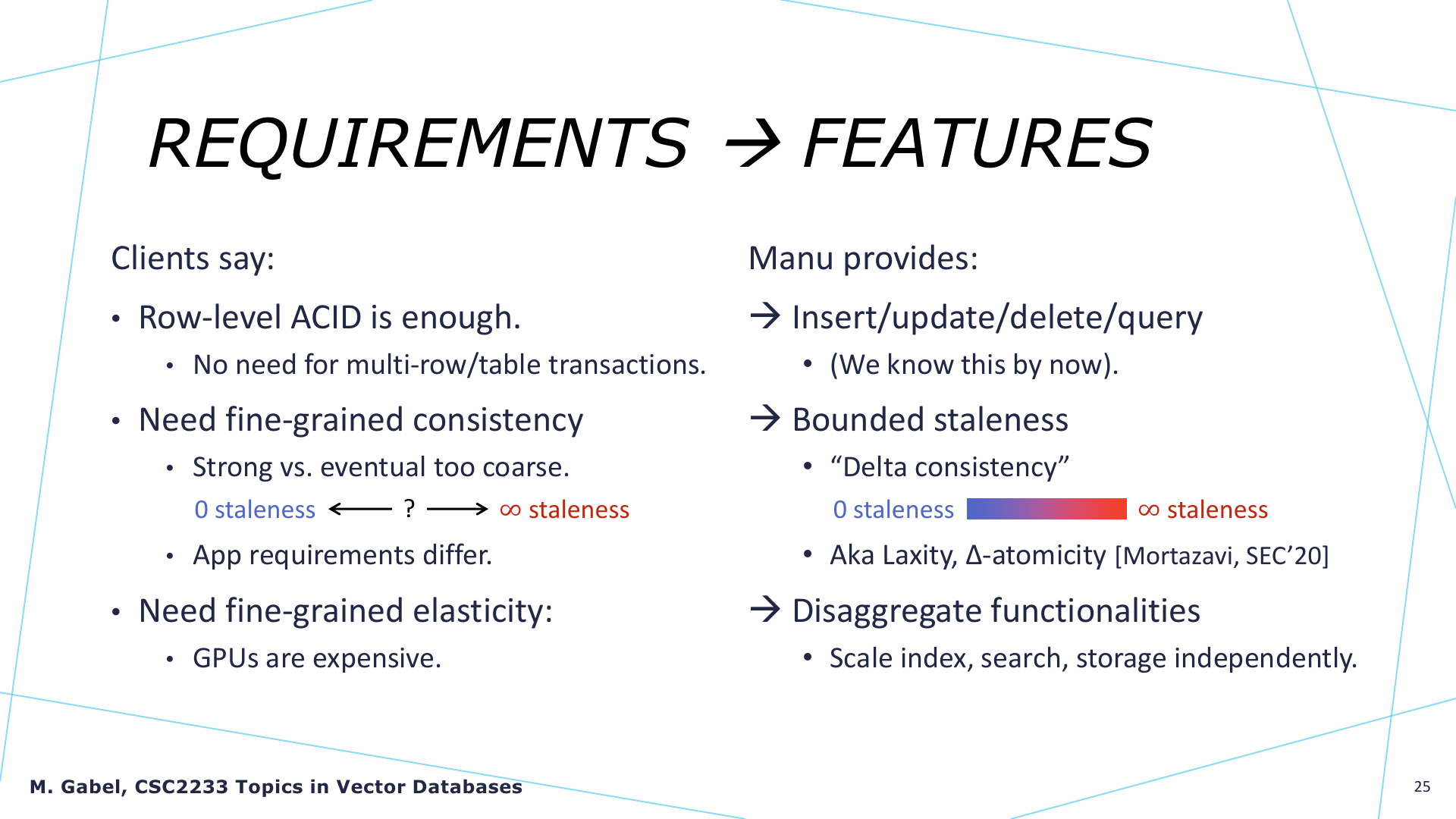

需求如何转化为架构特性
| 需求 | 架构特性 |
|---|---|
| Row-level ACID 足够 | 支持单行 insert/update/delete/query |
| 一致性不能只有 strong/eventual | 提供 bounded staleness / delta consistency |
| GPU、索引、存储成本不同 | 功能解耦，独立扩缩容 |
Delta consistency 允许用户指定最大 stale 时间
，比强一致和最终一致更灵活。

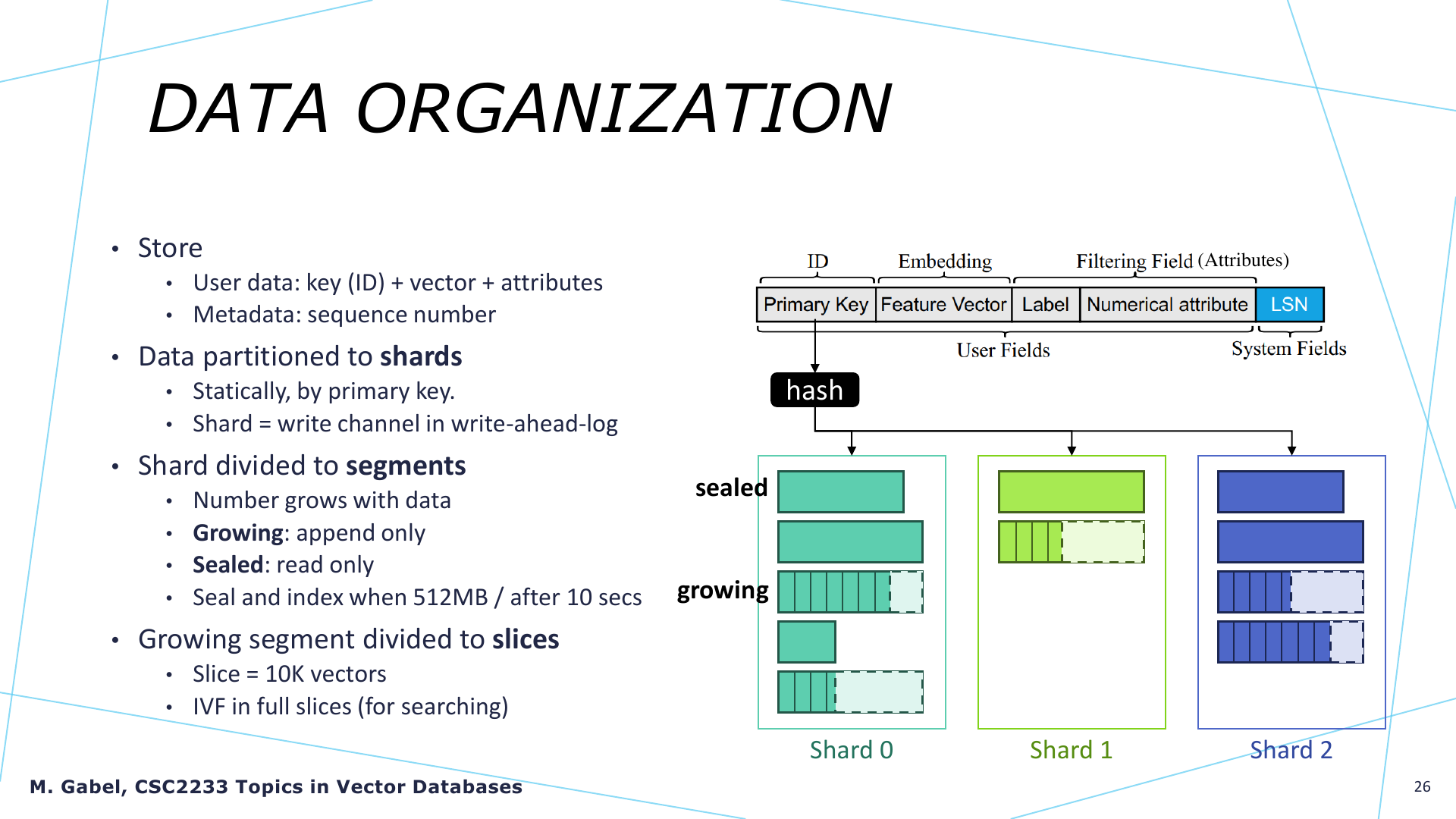

数据组织
Manu 存储：
- user data：key / ID + vector + attributes
- metadata：sequence number
数据按 primary key 静态划分为 shard：
Shard 再划分为 segment：
| Segment | 含义 |
|---|---|
| Growing segment | append-only，正在写入 |
| Sealed segment | read-only，已封存并可建索引 |
segment 在达到 512MB 或经过 10 秒后 seal 并建索引。Growing segment 还会划分为 slice，例如每个 slice 有 10K vectors，完整 slice 可建 IVF 以支持搜索。
Manu 架构分层

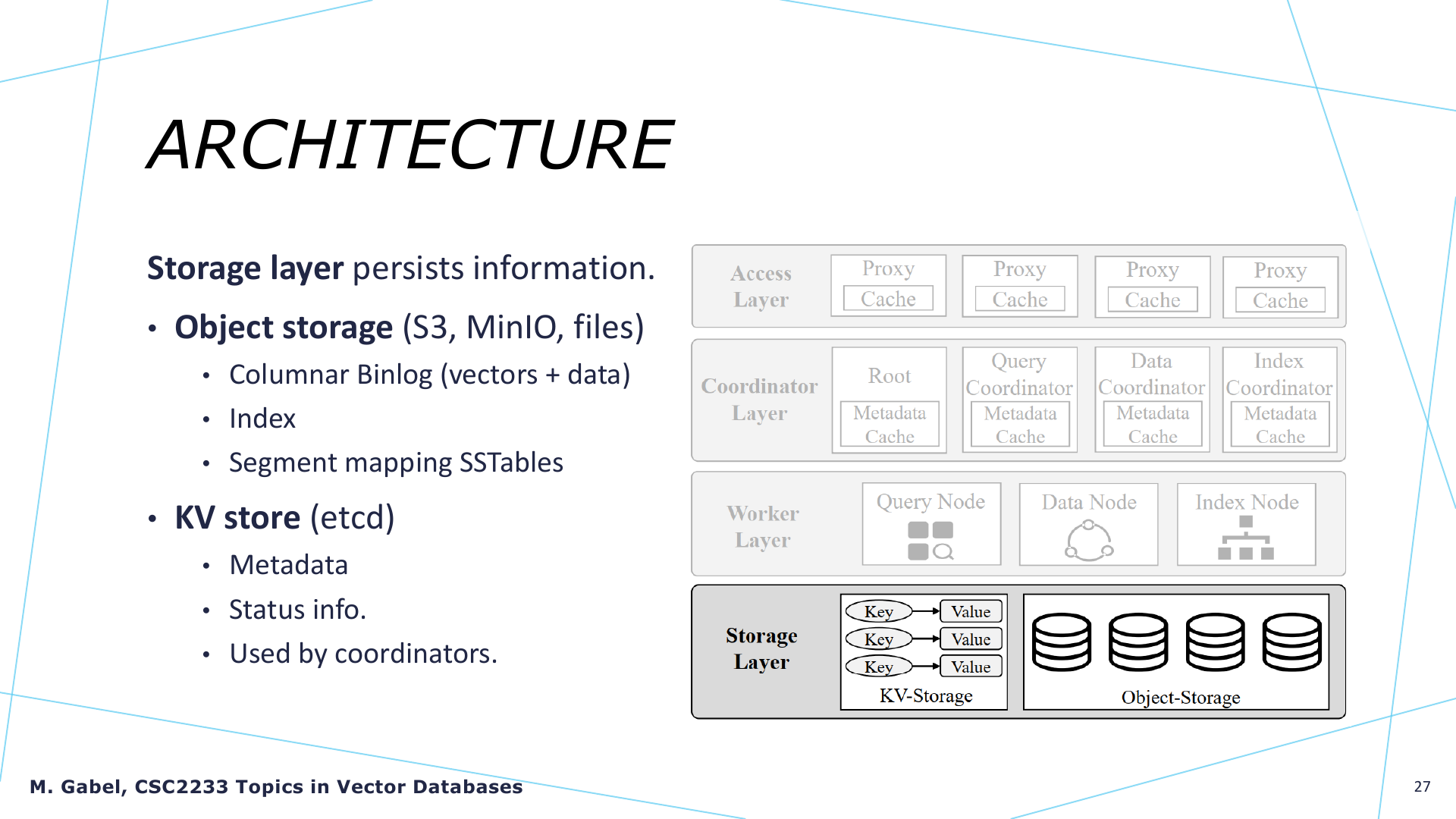

1. Storage layer
对象存储（S3、MinIO、文件）保存 columnar binlog、vectors、attributes、index、segment mapping SSTables。
KV store（etcd）保存 metadata、状态信息，并供 coordinators 使用。

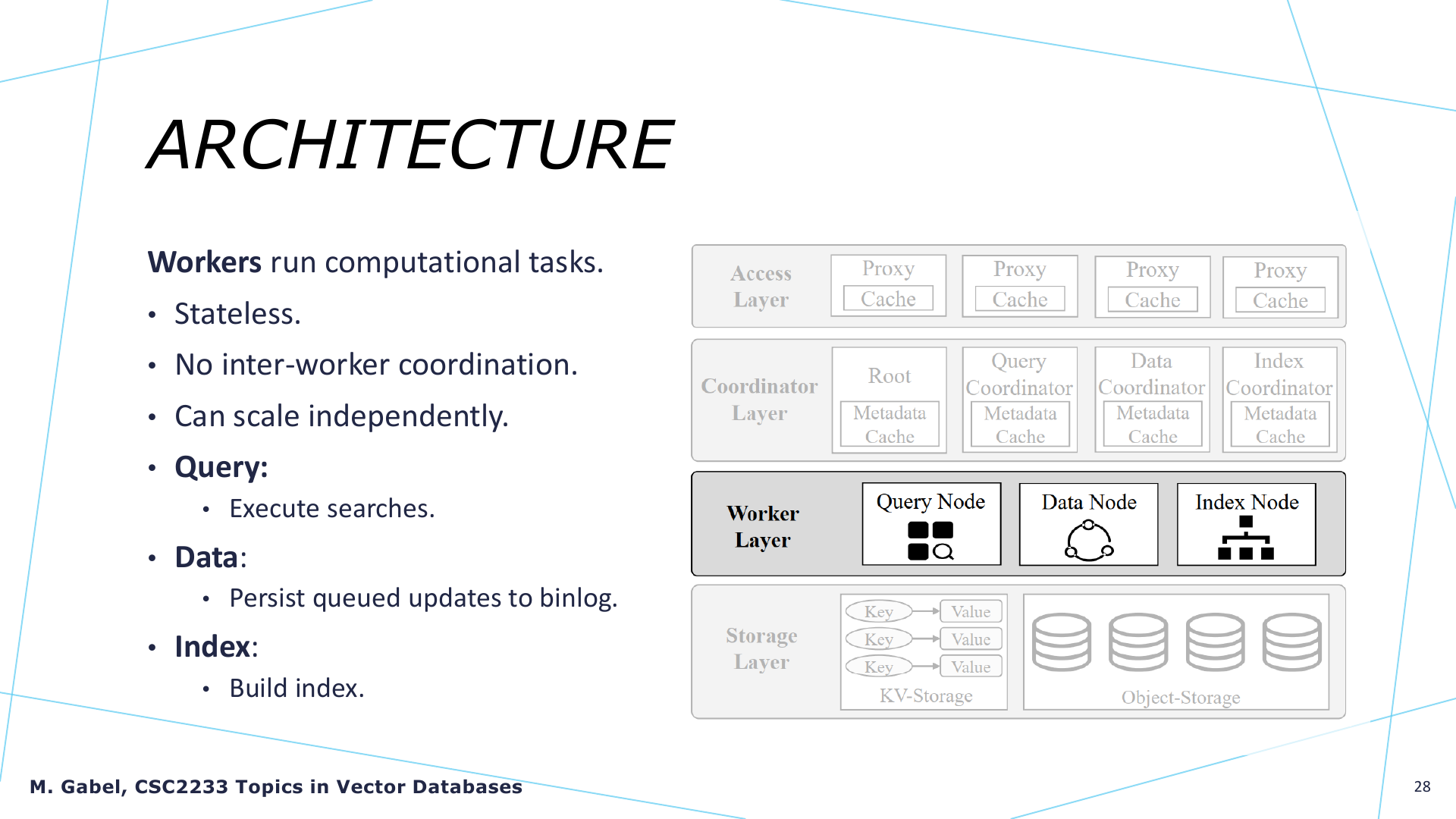

2. Worker nodes
Workers 是 stateless 的，彼此无直接协调，可独立扩缩容：
| Worker | 作用 |
|---|---|
| Query node | 执行搜索 |
| Data node | 将排队更新持久化为 binlog |
| Index node | 构建索引 |
Binlog 是 Binary Log 的缩写，即二进制日志。它是一种顺序记录所有数据变更（插入、更新、删除）事件的只追加文件。你可以把它理解为系统数据变化的“完整磁带录像”。

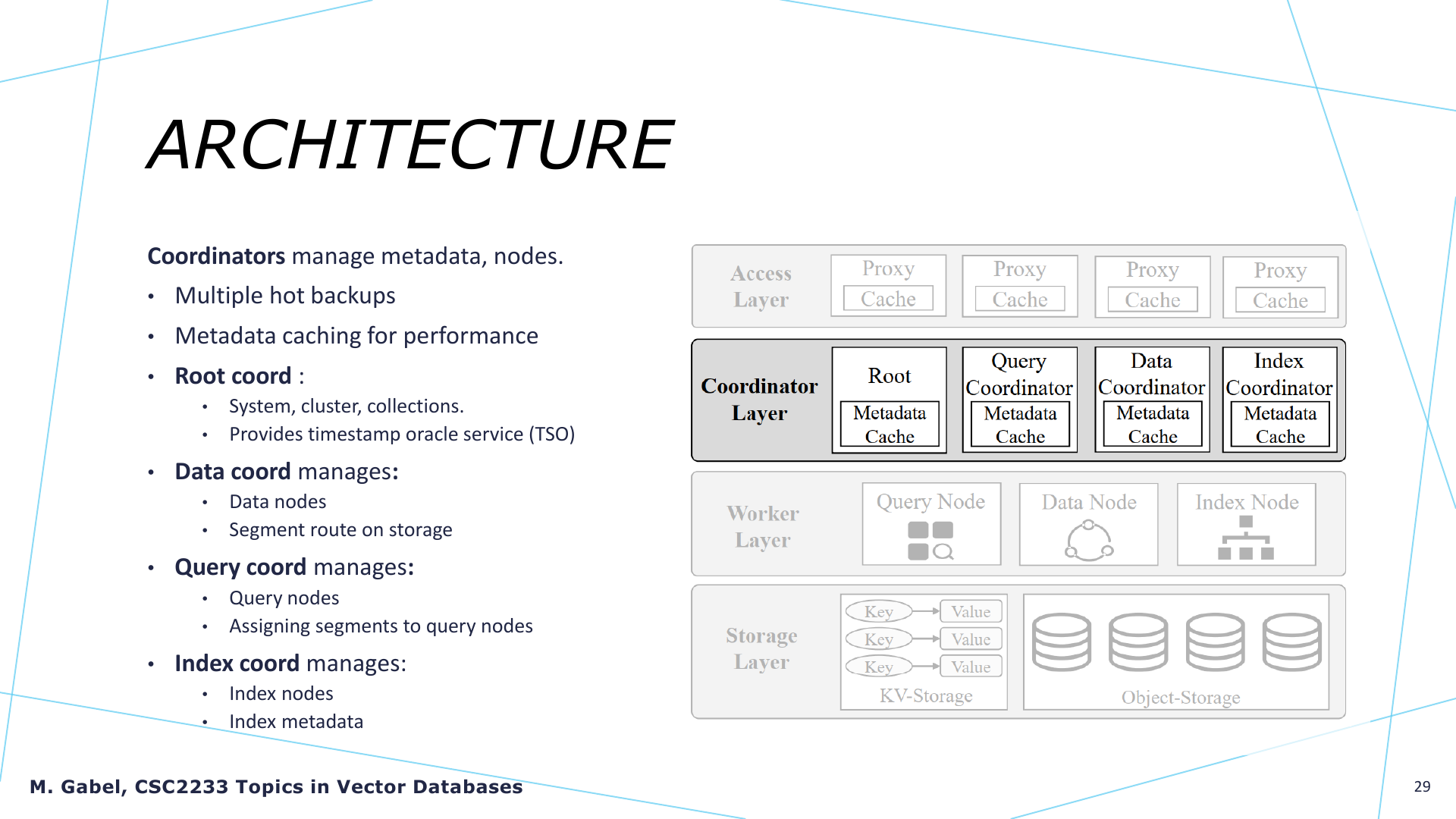

3. Coordinators
| Coordinator | 职责 |
|---|---|
| Root coord | 管理系统、集群、collection，提供 timestamp oracle service |
| Data coord | 管理 data nodes 和 segment 路径 |
| Query coord | 管理 query nodes，将 segment 分配给 query nodes |
| Index coord | 管理 index nodes 和 index metadata |

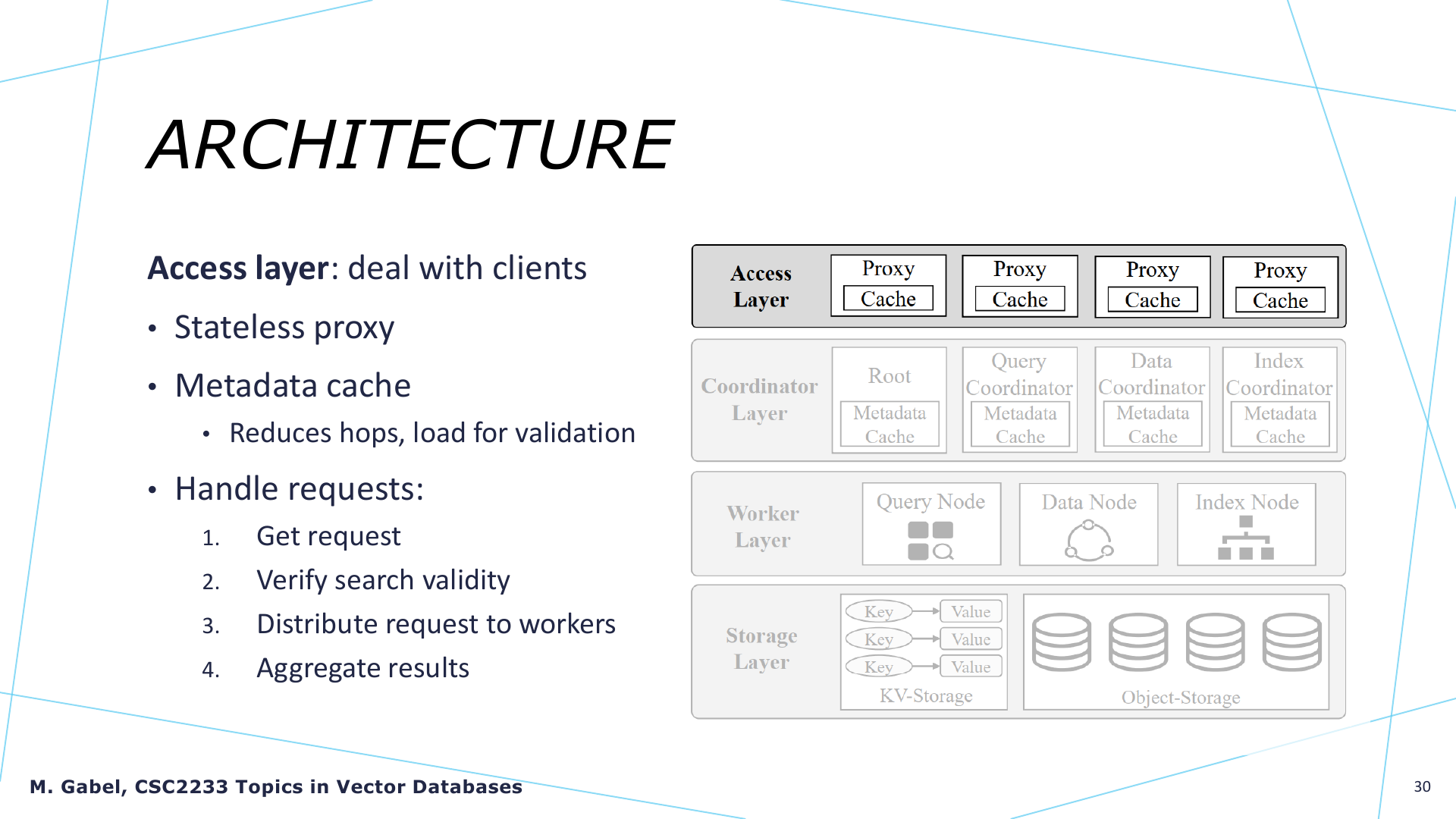

4. Access layer
通常是 stateless proxy：接收请求、用 metadata cache 验证、分发给 workers、聚合结果并返回。

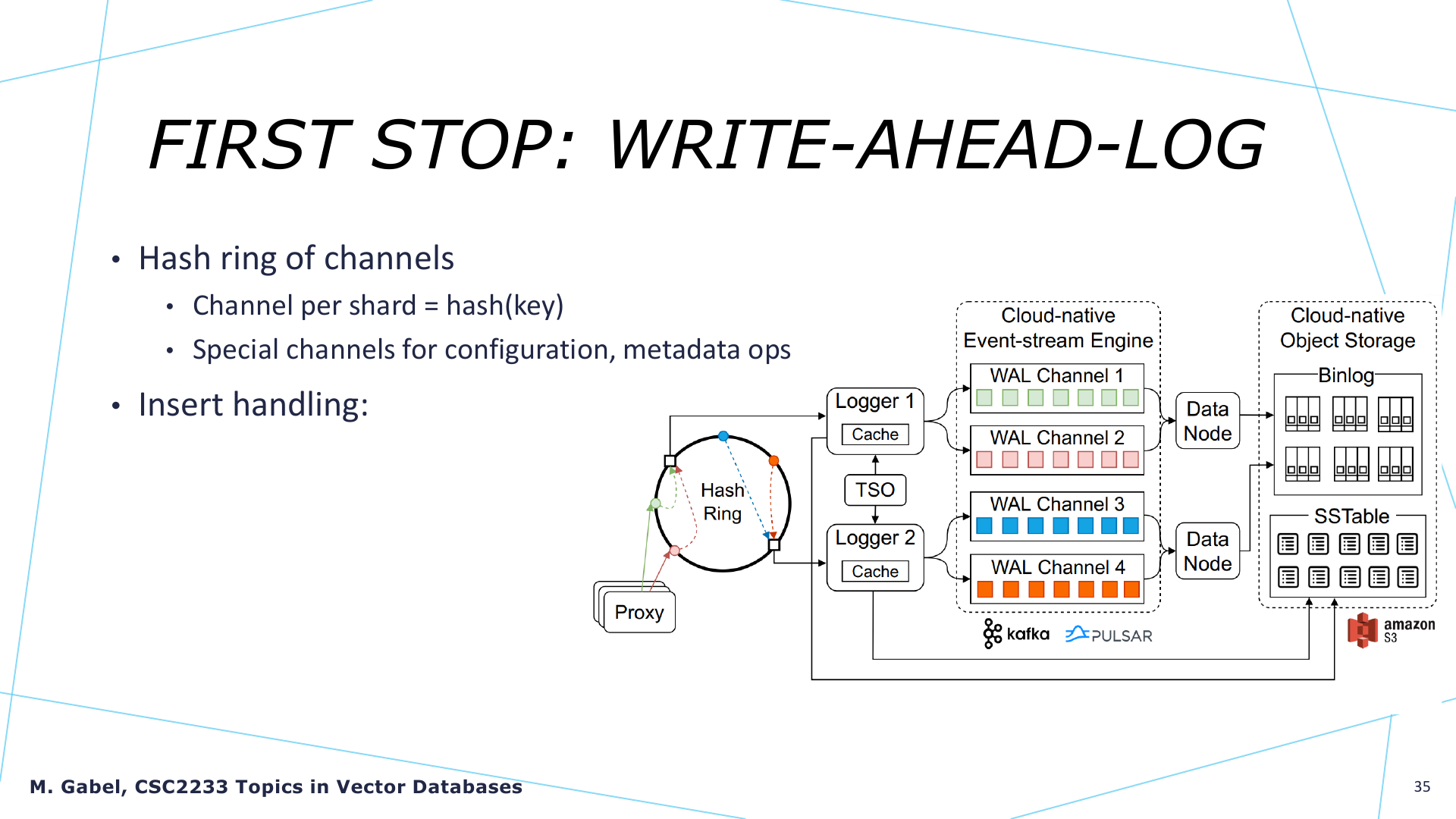

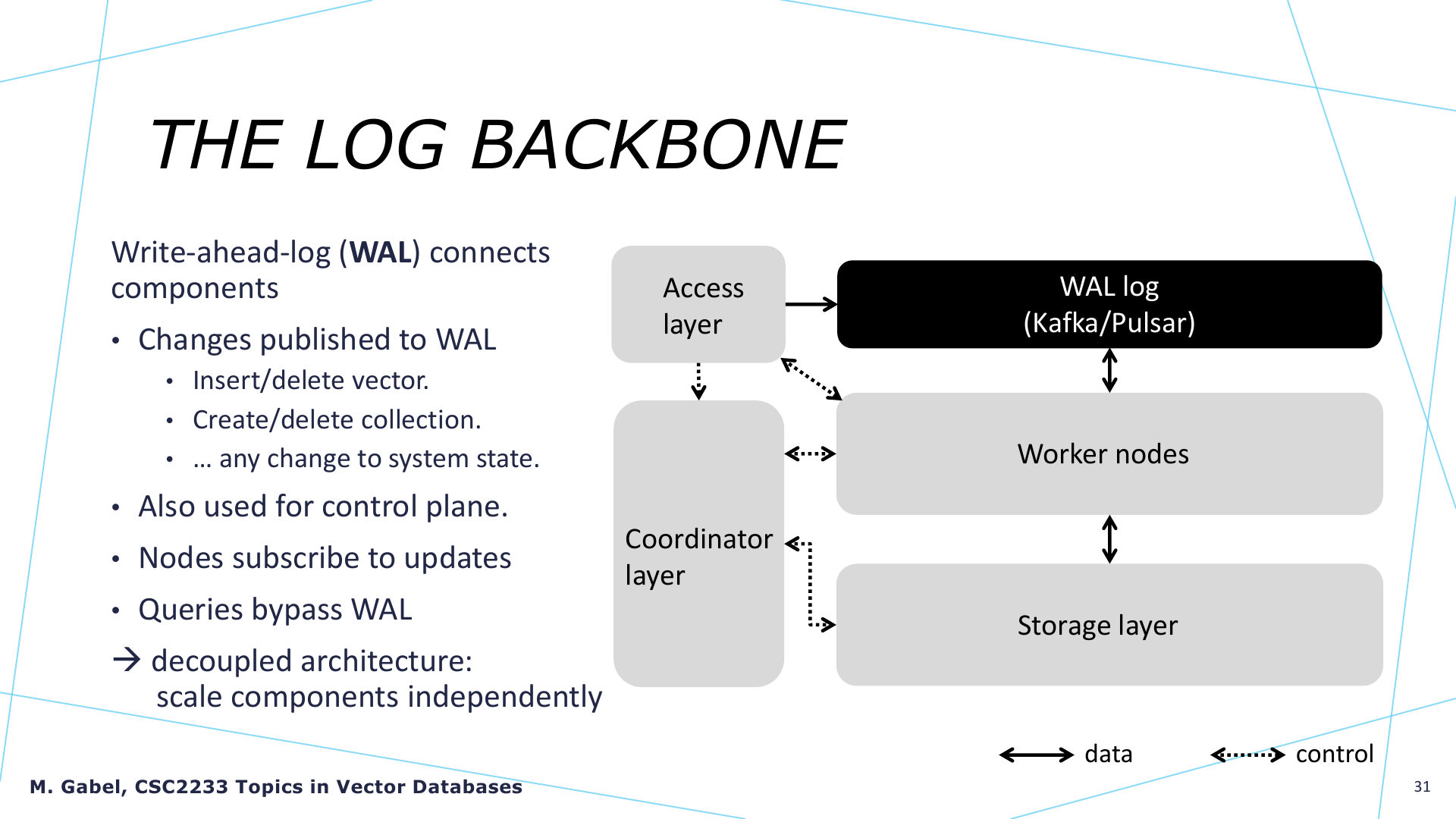

Log Backbone：WAL 作为系统骨架

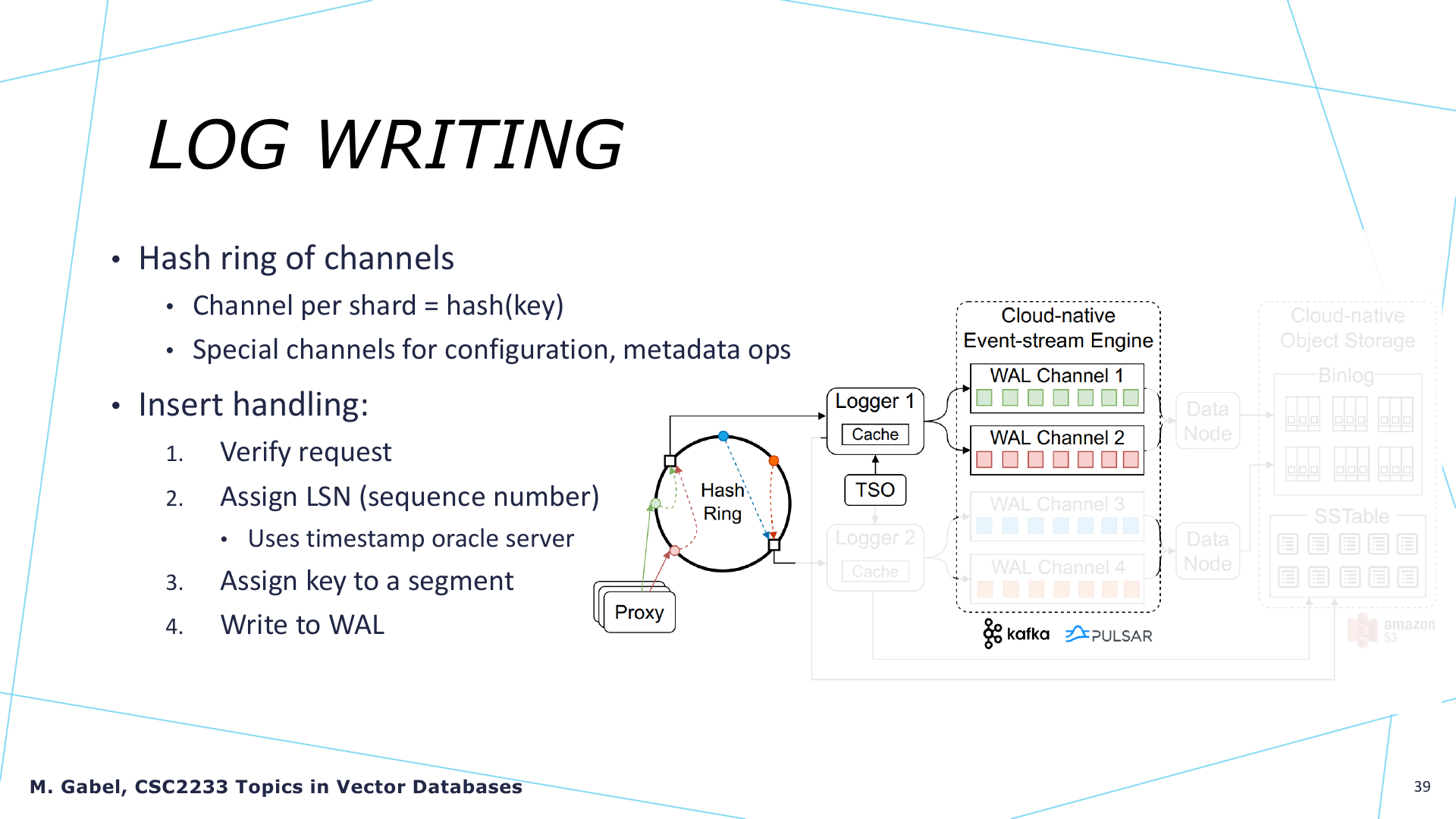

Manu 使用 Write-Ahead Log 连接组件，通常由 Kafka / Pulsar 实现。
所有状态变化都发布到 WAL：insert vector、delete vector、create/delete collection、metadata/control-plane changes。节点订阅 WAL；查询请求通常绕过 WAL，直接走查询路径。
优点：组件解耦、独立扩缩容、统一 data plane 和 control plane、提供一致时间语义。

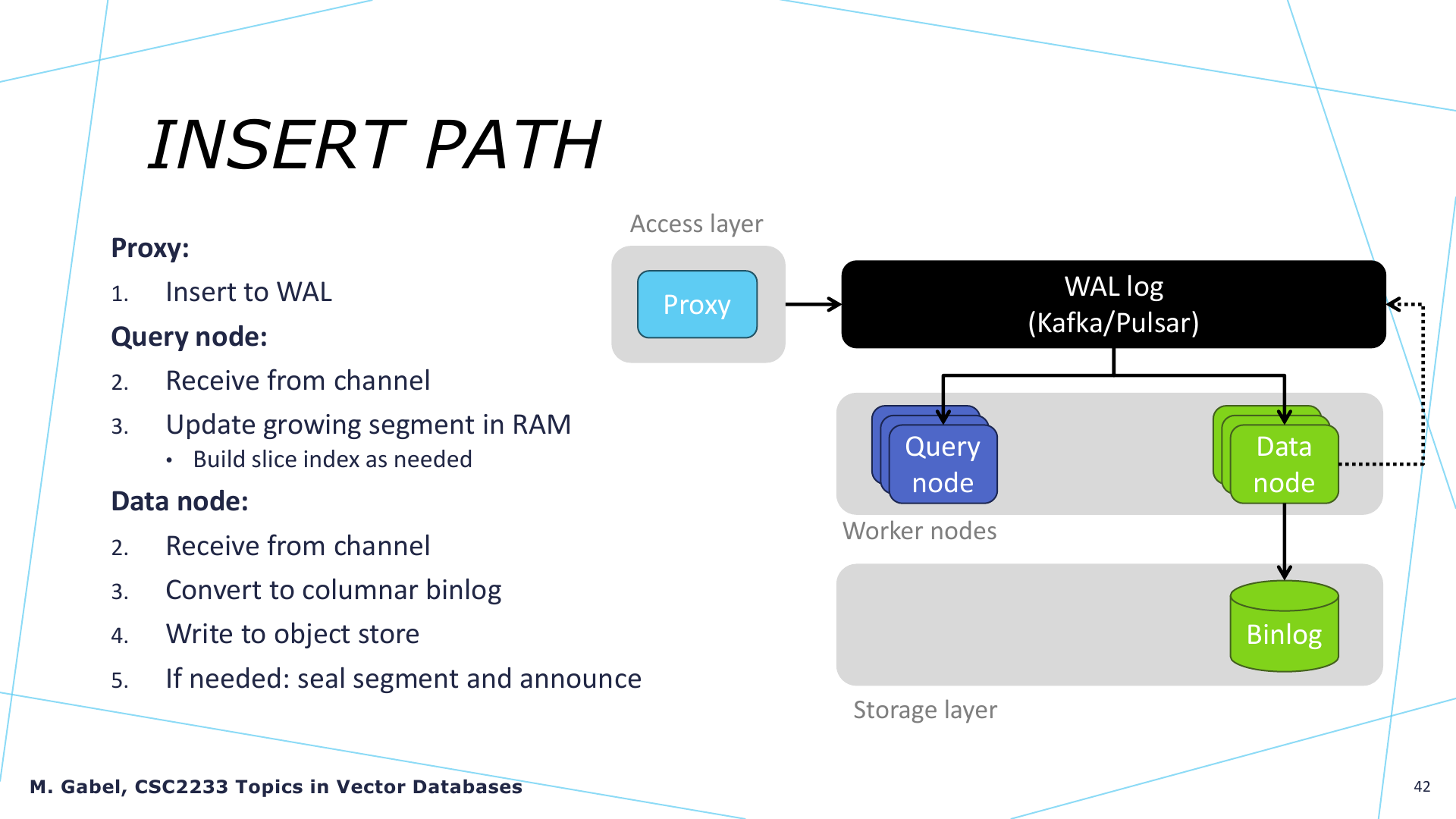

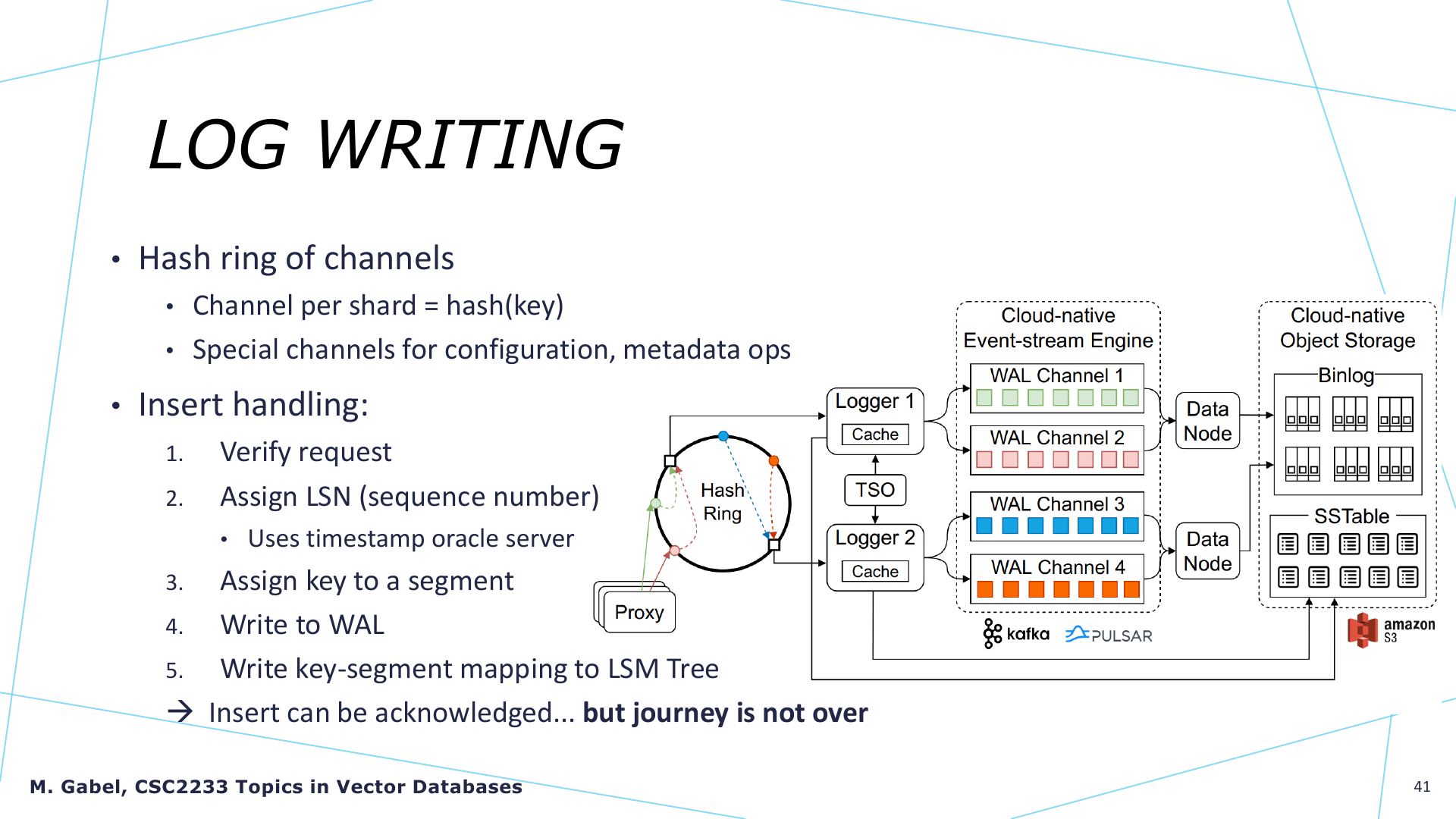

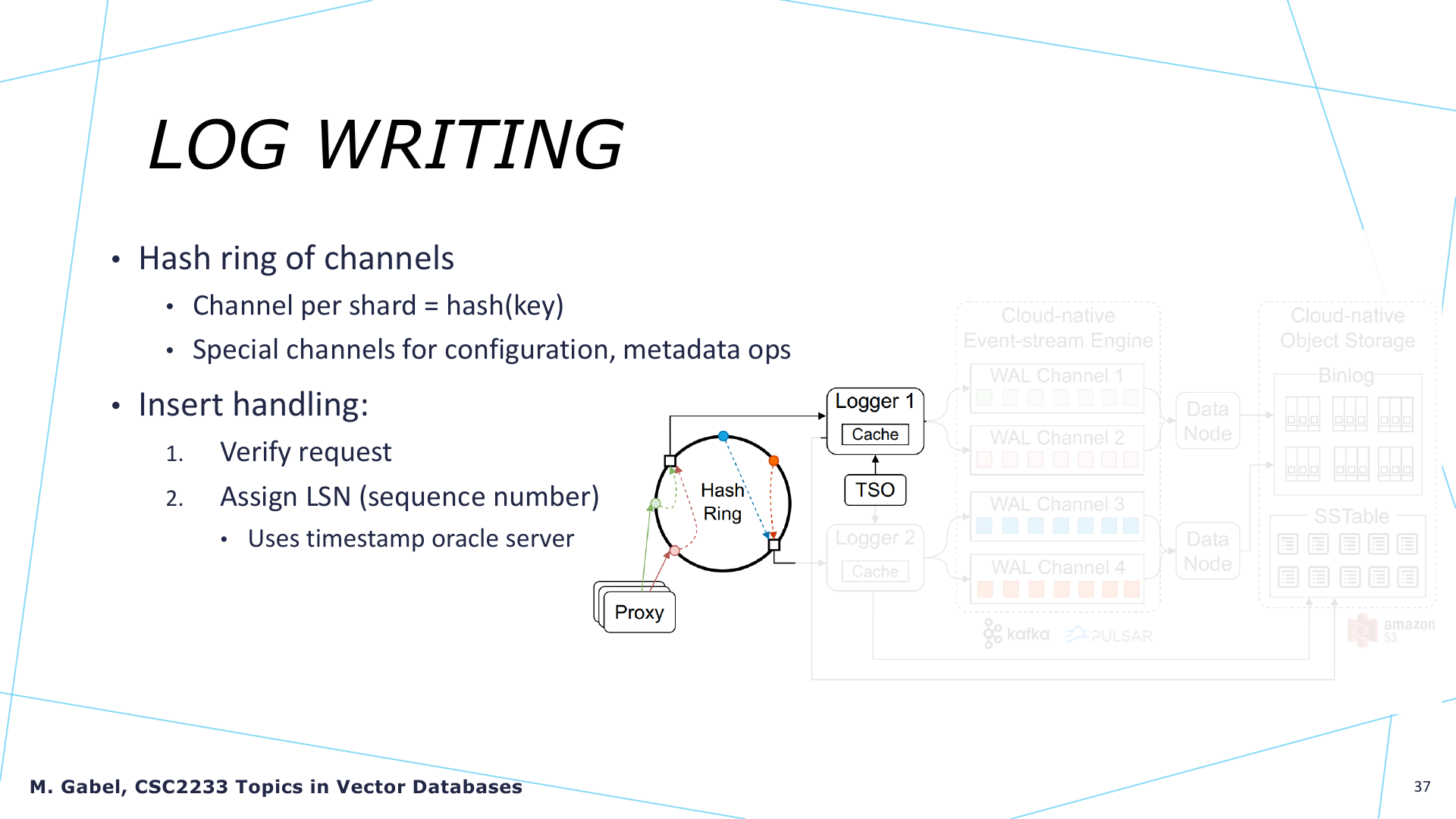

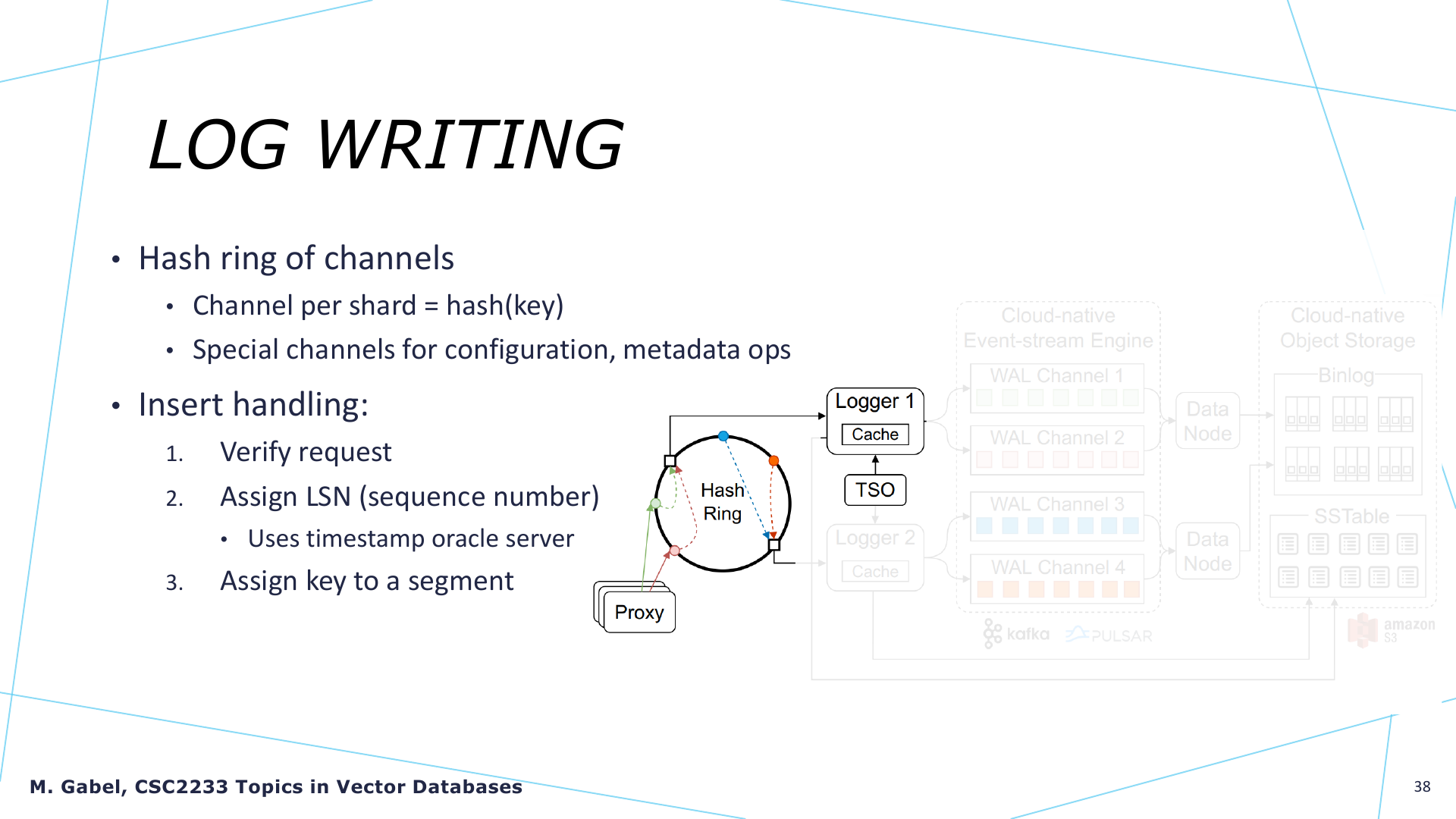

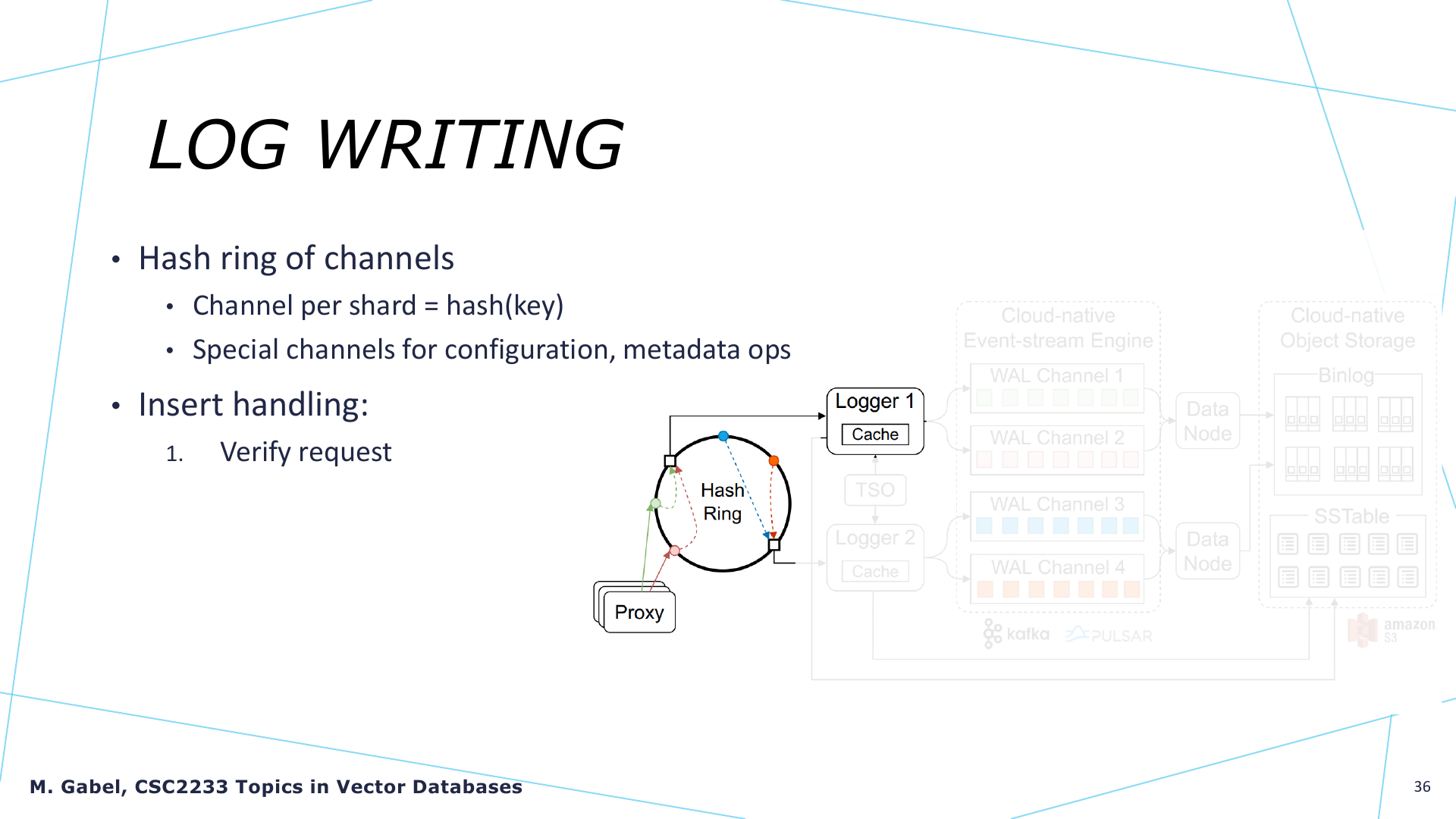

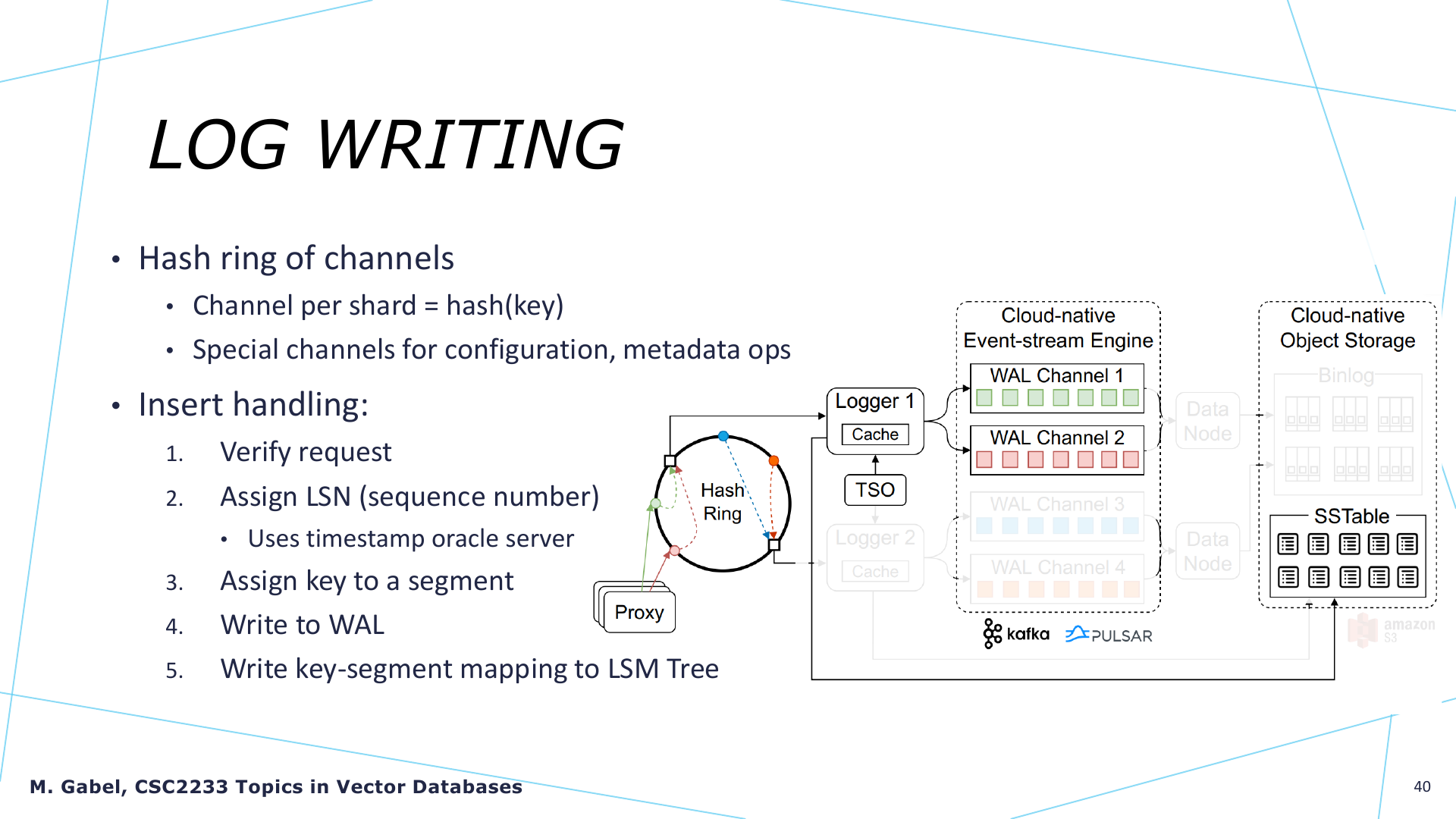

插入路径：从 insert 到 index
插入请求流程：
- Proxy 验证请求。
- Timestamp oracle 分配 LSN (Log Sequence Number) / sequence number。
- 根据 key 分配 segment。
- 写入 WAL。
- 将 key-segment mapping 写入 LSM tree。
- insert 可 acknowledge，但后台流程继续。
Key 到 shard 的映射可写为：
之后：
- Query node 订阅 WAL，更新 RAM 中 growing segment，并按需为 slice 建轻量索引。
- Data node 订阅 WAL，转换为 columnar binlog，写入 object store；如果 segment 满足条件，则 seal 并通知 coordinator。
Slice 的概念与作用：
- 层级关系：在 Manu 中，数据首先被写入到处于 Growing 状态的 Segment 里。为了更高效地管理和查询这些数据，系统会将一个大的 Segment 切分成多个较小的 Slice。通常情况下，一个 Slice 大约包含 1万条向量数据。
- 核心目的：将大数据块切分成小切片，主要是为了支持增量索引构建和资源隔离。每个小切片可以独立地被处理，而不会阻塞整个 Segment 的写入操作。
为了更直观地理解 Slice 索引的定位，可以参考 Manu 中索引的三种状态：
| 数据状态 | 索引类型 | 存储位置与特点 |
|---|---|---|
| Growing Segment | Slice Index (临时索引) | 仅存在于 Query Node 的内存中。随数据写入动态构建，提供低延迟查询。 |
| Sealed Segment | Full Index (完整索引) | 持久化存储在 对象存储（如 AWS S3）中。数据冻结后离线构建，供长期查询使用。 |
| 异常/迁移状态 | 无索引 (Binlog) | 依赖底层的 Binlog 数据进行回放和查询。 |
简而言之，Slice 是 Manu 为了平衡写入速度与查询性能而设计的“分块”策略，而 Build Slice Index 则是让系统在面对流式数据时，依然能保持亚秒级响应能力的关键优化手段。

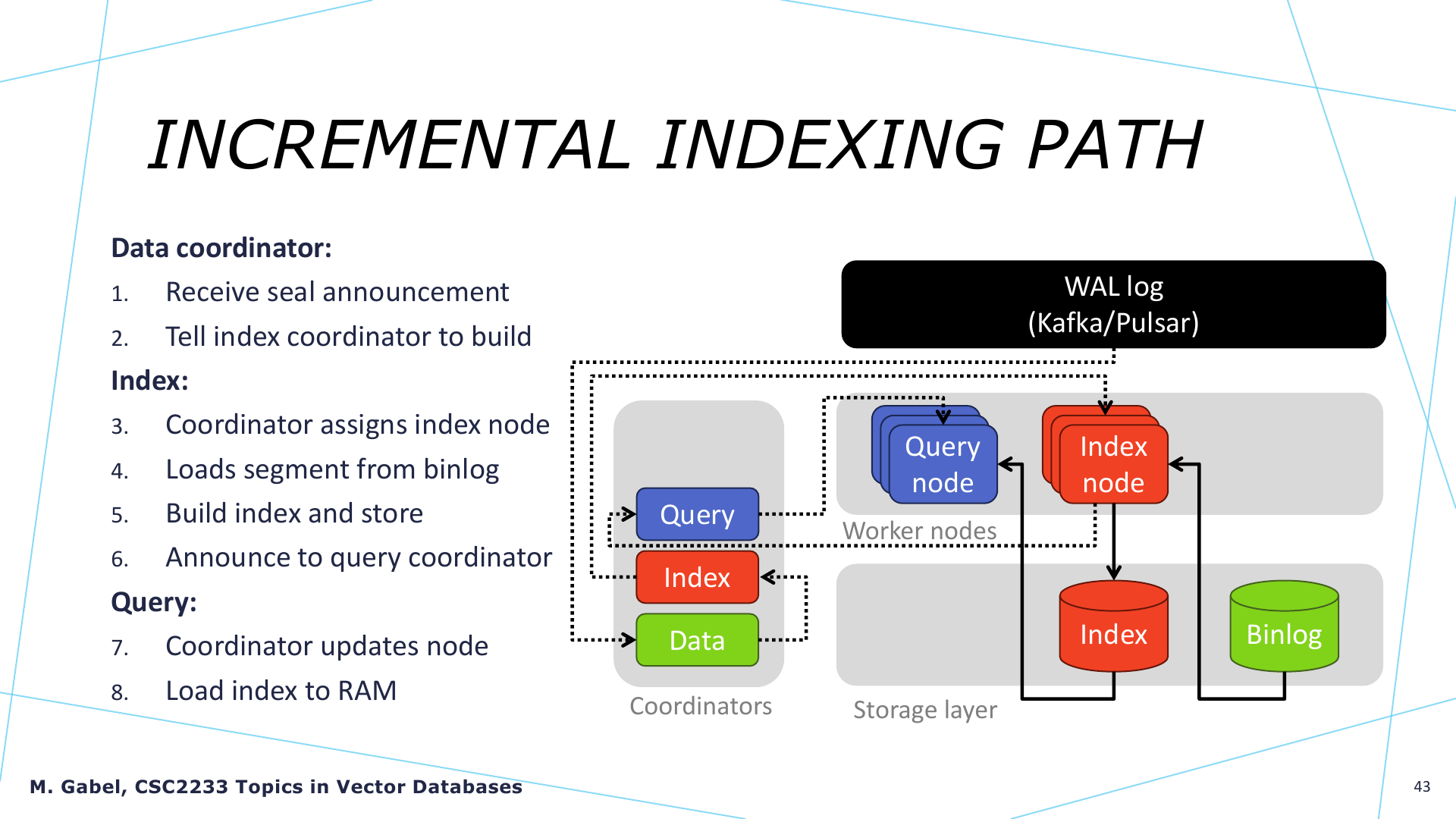

- Data coordinator 通知 index coordinator；
- index node 加载 binlog、构建索引、存入 storage；
- query coordinator 再通知 query node 加载索引。

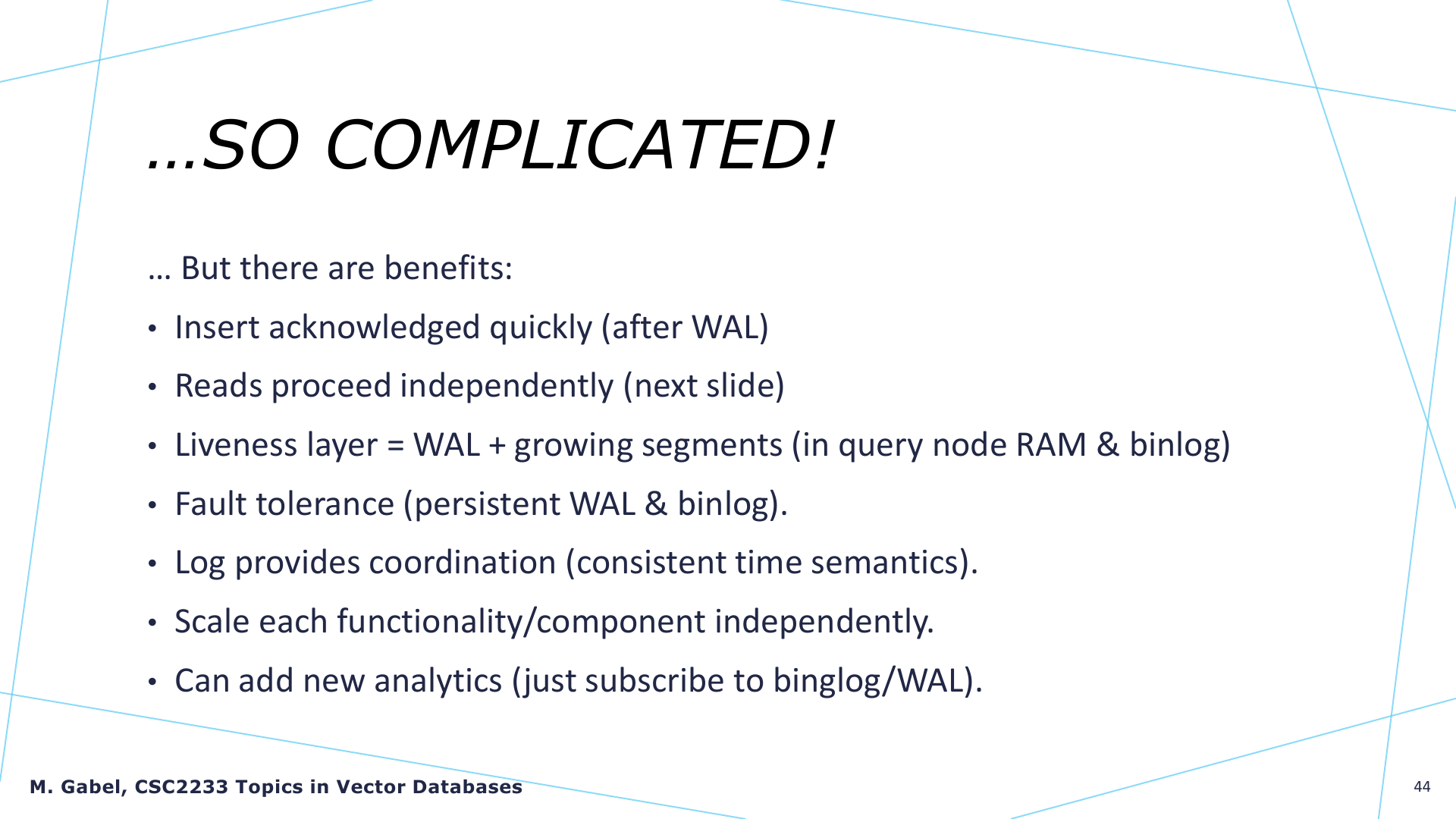

复杂架构的收益
虽然路径复杂，但收益明显：
- WAL 写入后即可快速确认 insert。
- 读写路径基本解耦。
- WAL + growing segment 构成 liveness layer。
- WAL 和 binlog 提供 fault tolerance。
- log 提供一致时间语义。
- 各功能组件可独立扩缩容。
- 新分析任务可通过订阅 WAL / binlog 接入。

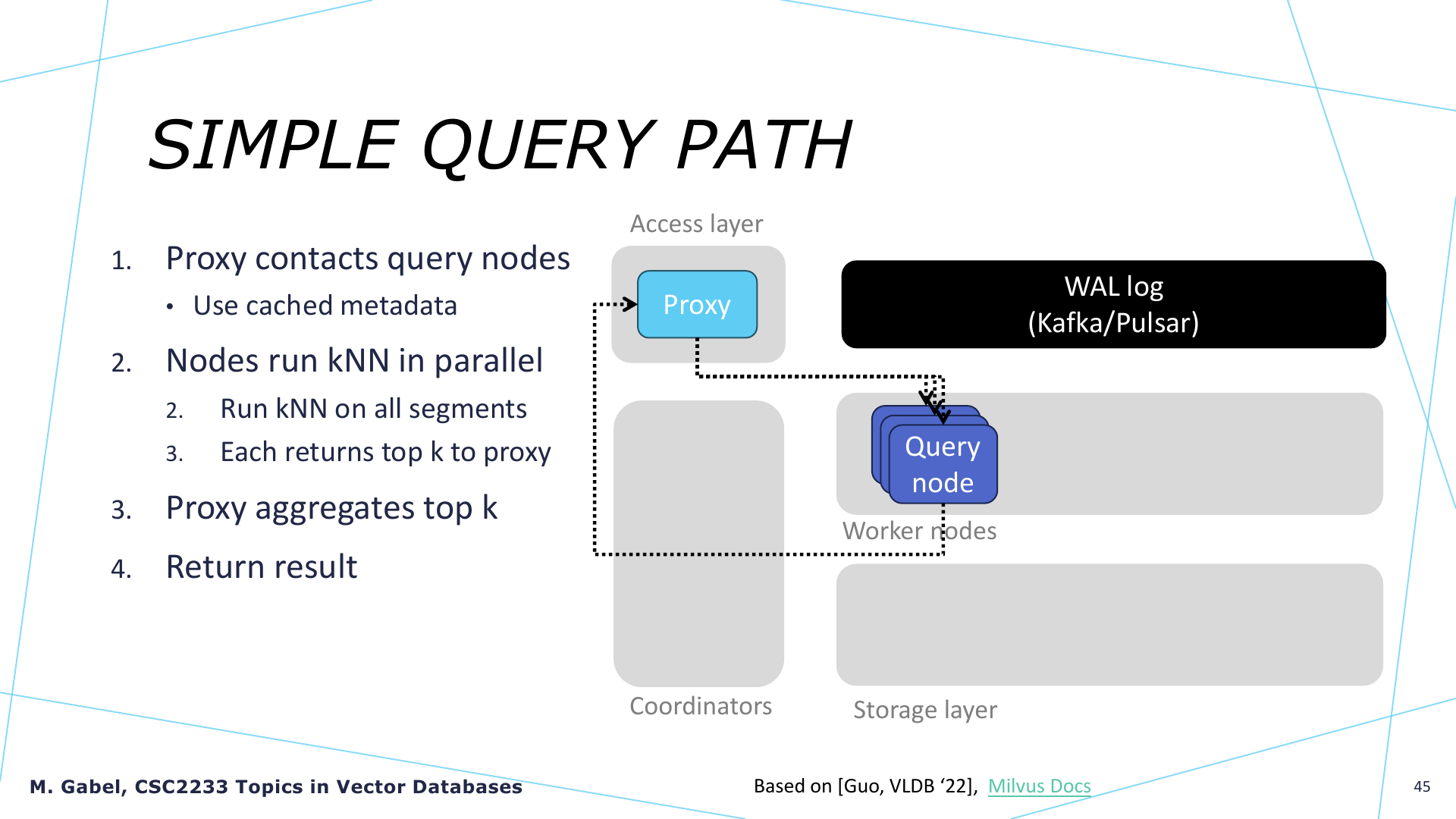

查询路径
简单查询流程：
- Proxy 根据 cached metadata 联系 query nodes。
- Query nodes 并行运行 kNN。
- 每个 query node 搜索自己负责的所有 segments。
- 每个 query node 返回局部 top-k。
- Proxy 聚合全局 top-k。
- 返回结果。
本质是分布式 top-k merge，但 Manu 通过服务解耦使扩缩容更灵活。

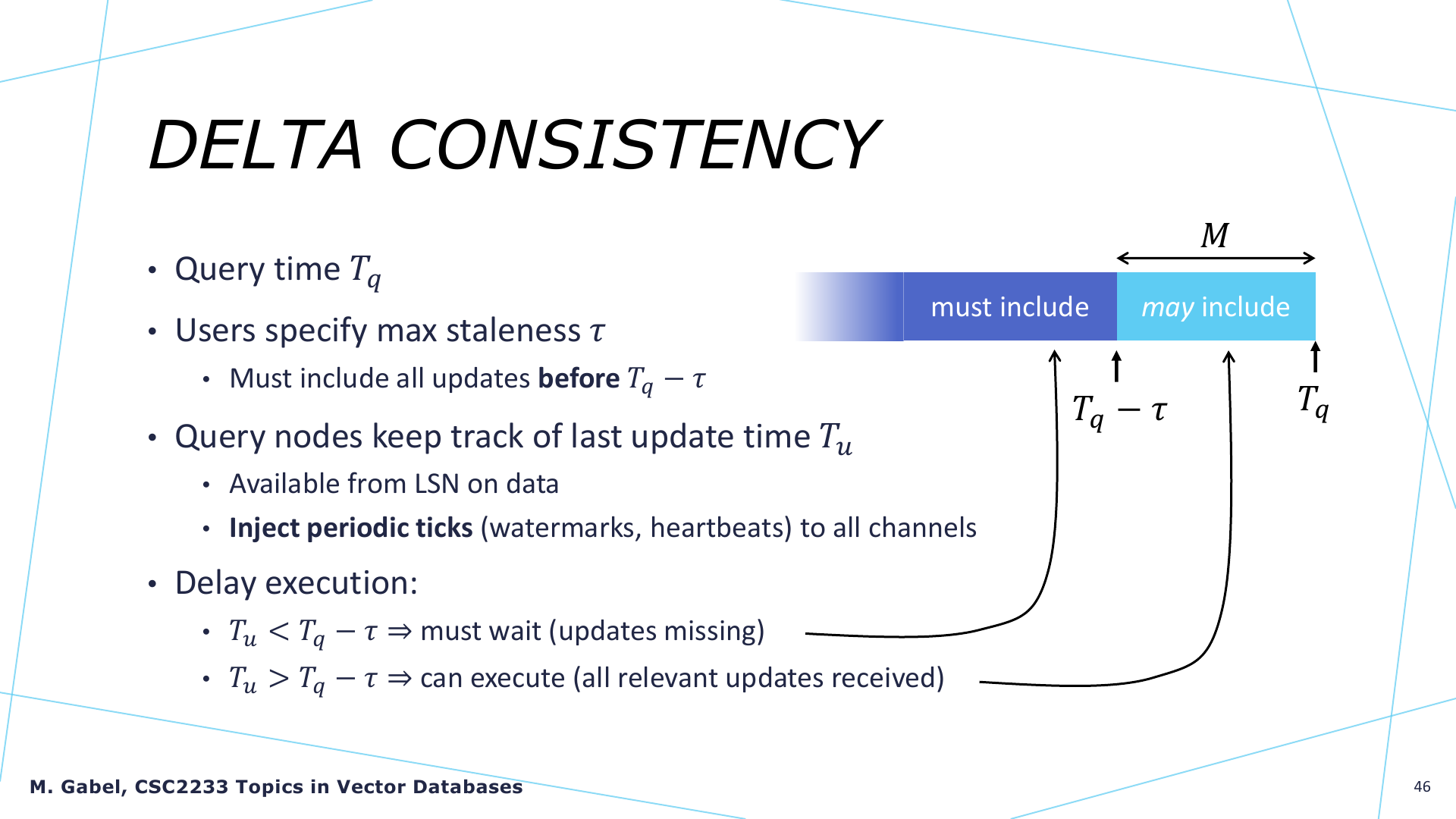

Delta Consistency
设查询时间为
，用户指定最大 stale 时间为 ，query node 已接收的最新更新时间为
。
系统要求：查询必须包含
之前的所有更新； 到 之间的更新可包含也可不包含。
判断规则：
- 若
，说明必须包含的更新还没到，查询需要等待。 - 若
，说明相关更新已到，可以执行查询。
系统通过 LSN、watermarks、heartbeats 跟踪每个 channel 的更新时间。

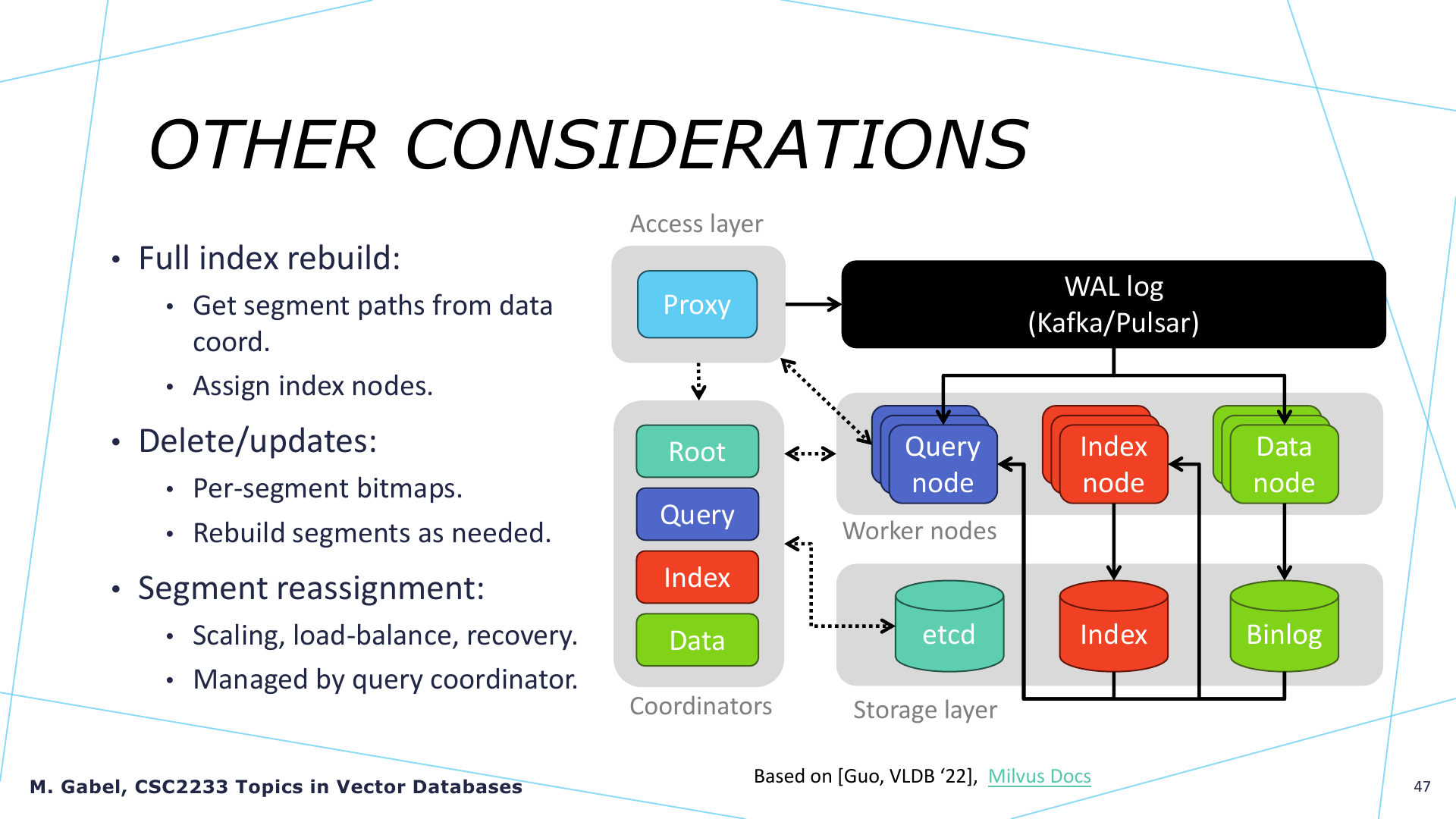

其他架构考虑
- Full index rebuild：从 data coord 获取 segment 路径，分配 index nodes，构建后通知 query nodes 加载。
- Delete/update：通常通过 per-segment bitmap 或 tombstone 标记，后续在 rebuild/compaction 时清理。
- Segment reassignment：用于扩缩容、负载均衡、故障恢复，由 query coordinator 管理。

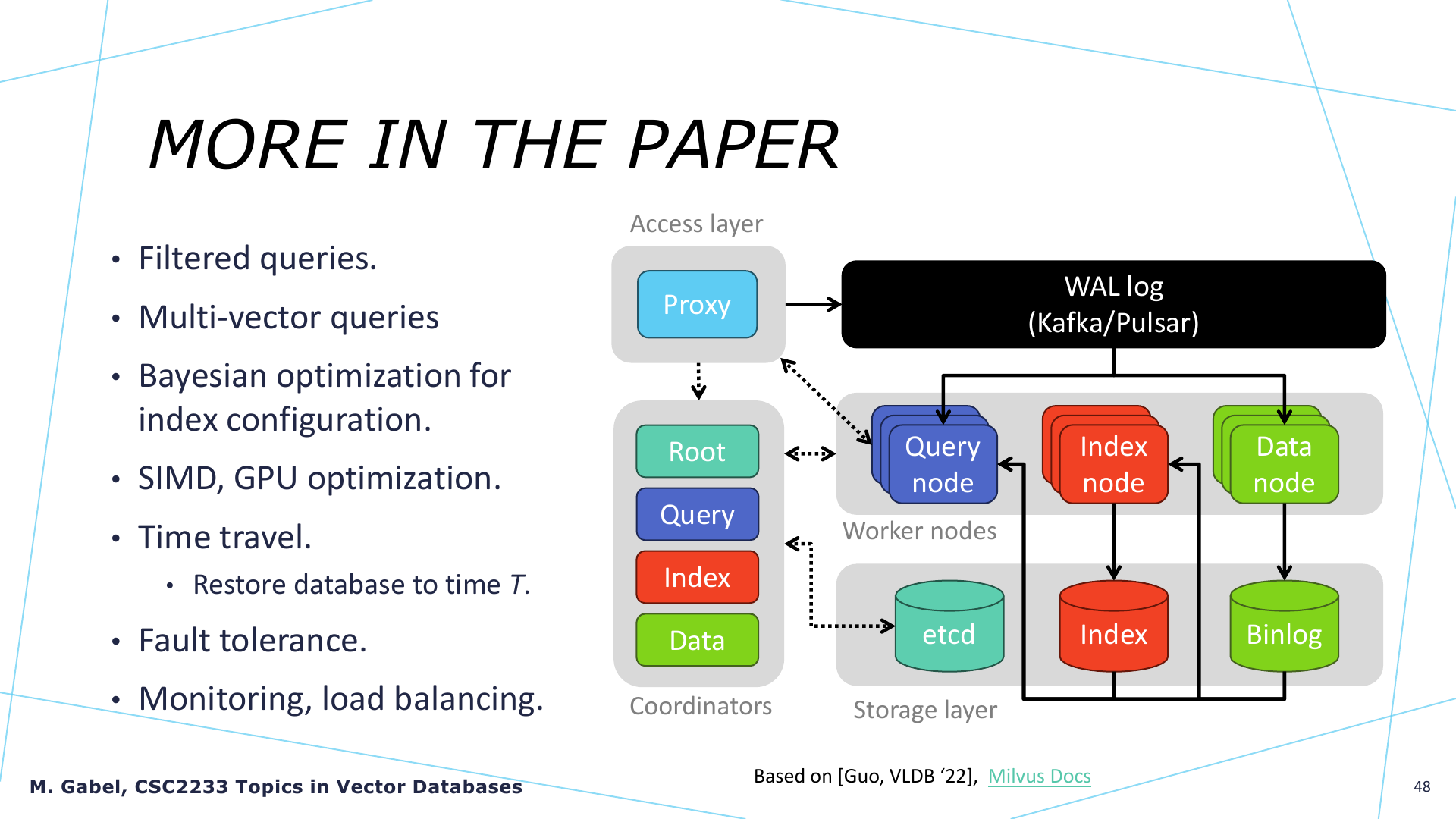

- 论文还讨论 filtered queries、multi-vector queries、Bayesian optimization for index configuration、SIMD/GPU 优化、time travel、fault tolerance、monitoring 和 load balancing。
性能结果

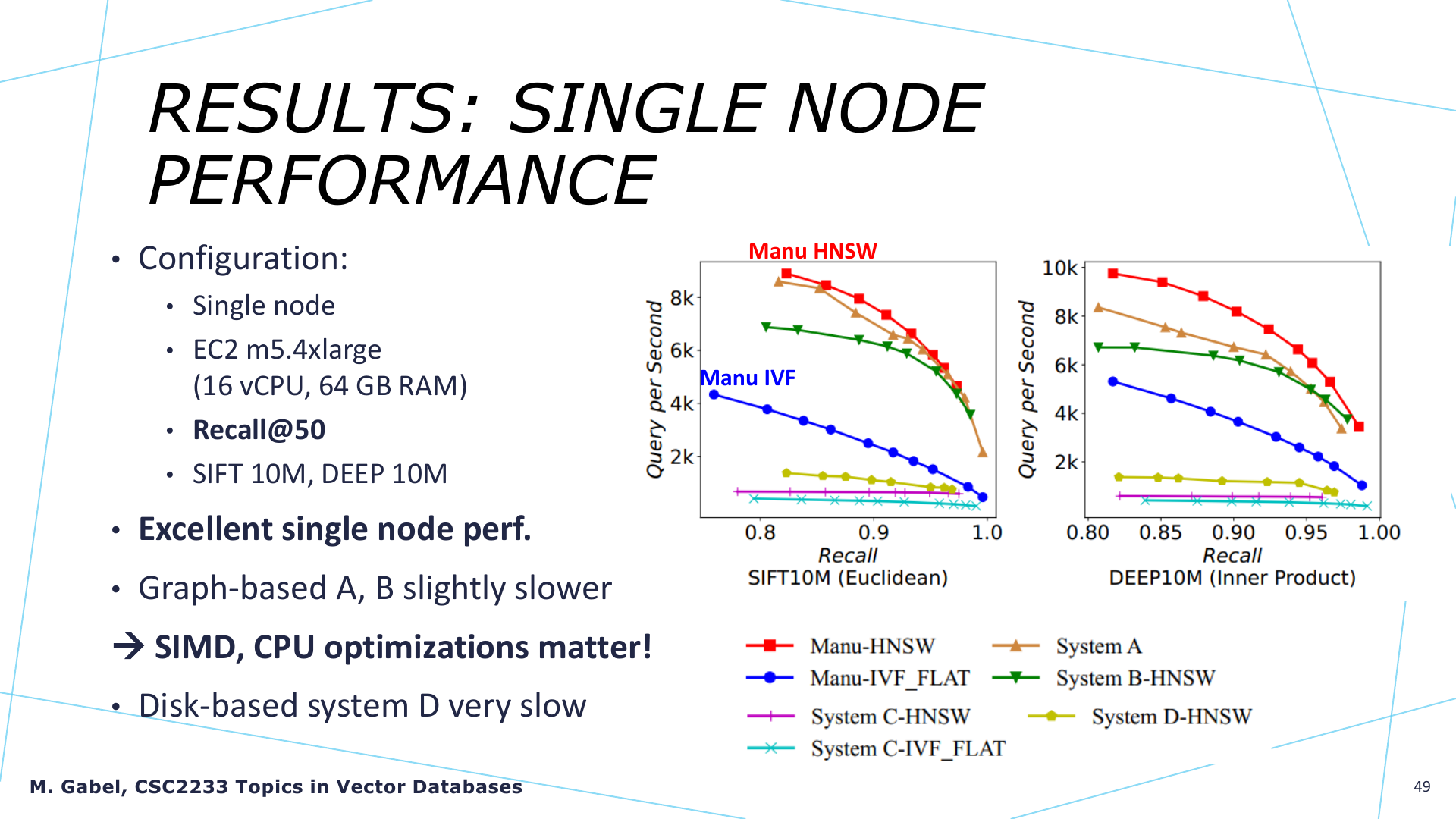

单机性能
配置：单节点 EC2 m5.4xlarge，16 vCPU、64GB RAM，Recall@50，SIFT 10M 和 DEEP 10M。结论是 Manu 单机性能较好，SIMD 和 CPU 优化很重要，磁盘系统在该实验下较慢。

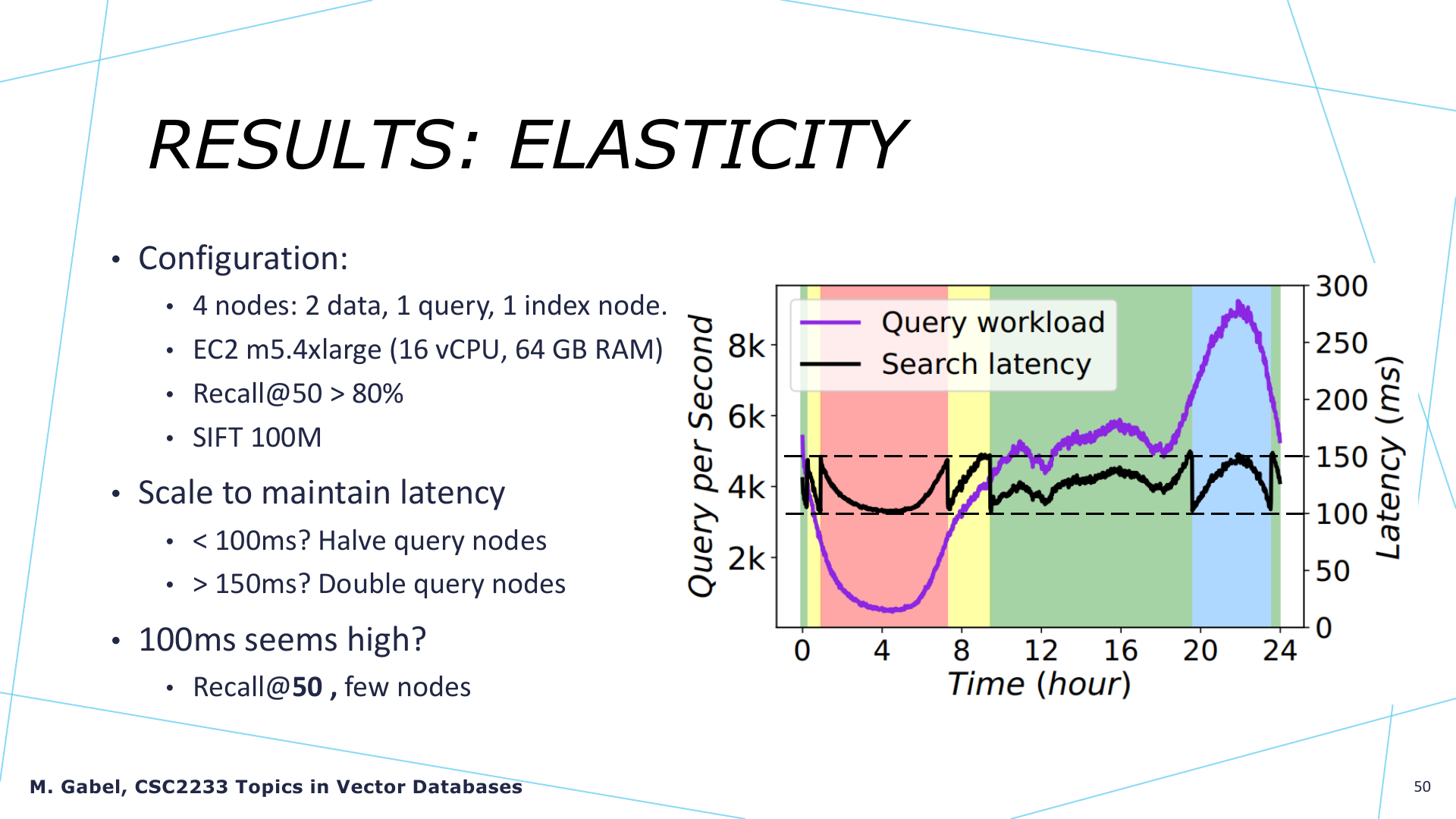

Elasticity
配置：4 nodes，包括 2 data nodes、1 query node、1 index node，SIFT 100M，Recall@50 > 80%。系统可根据延迟调整 query nodes：低于 100ms 可减少，高于 150ms 可增加。
SIFT 的全称是 Scale-Invariant Feature Transform（尺度不变特征变换）。
- 来源：它最初是由计算机视觉专家 David Lowe 在 1999 年提出的算法，用于从图像中提取具有尺度、旋转和光照不变性的特征点。
- 数据结构：提取出来的特征通常被表示为高维向量。最经典的 SIFT1M 数据集包含 100万条 128维 的向量。
- SIFT 100M 具体指的是包含 1亿条（100 Million）128维 向量的数据集

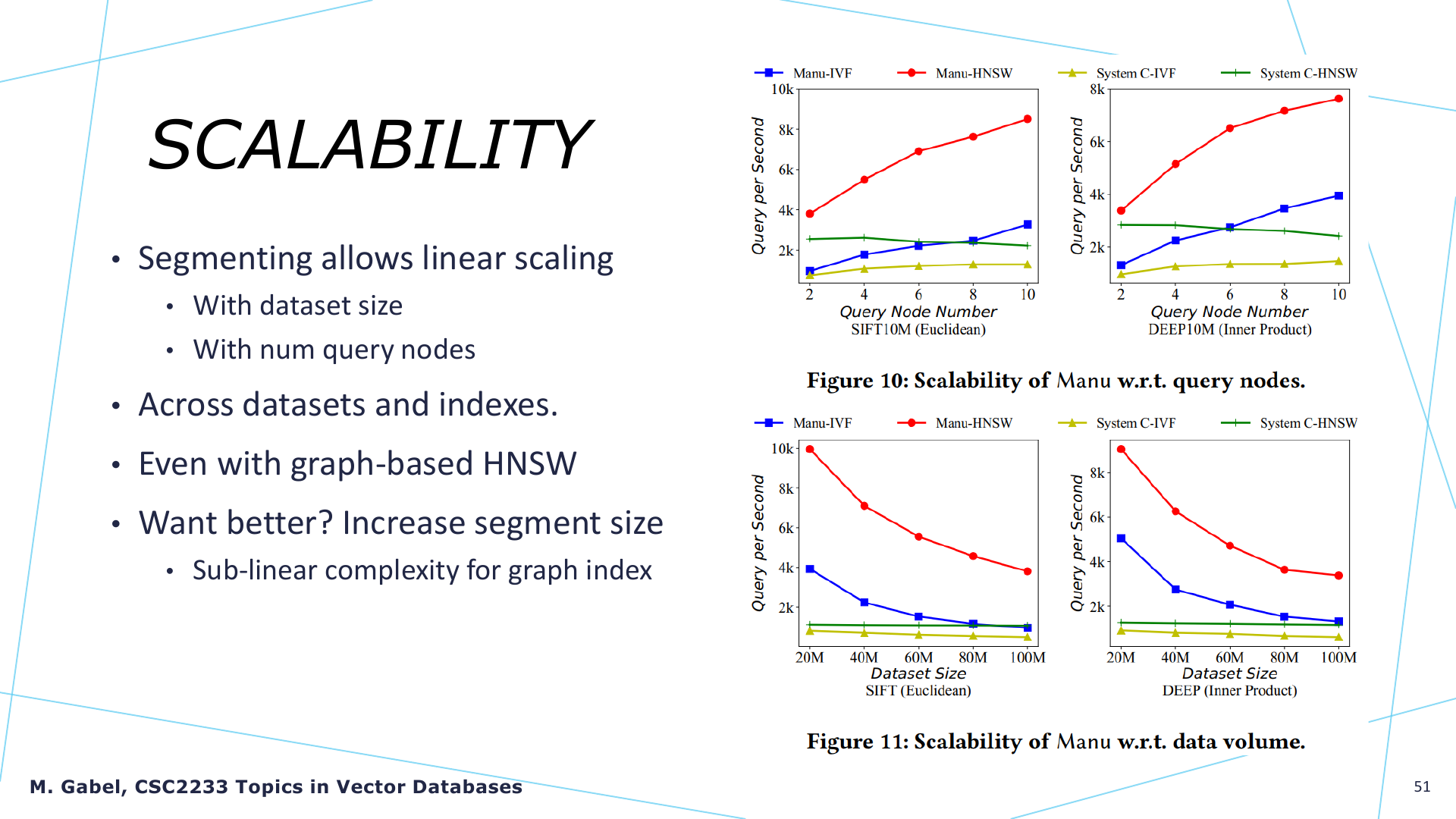

Scalability
Segmenting 允许随着数据集大小和 query nodes 数量近似线性扩展，即使使用 HNSW 这类图索引也能扩展。若想更好利用图索引的亚线性复杂度，可以增大 segment size。

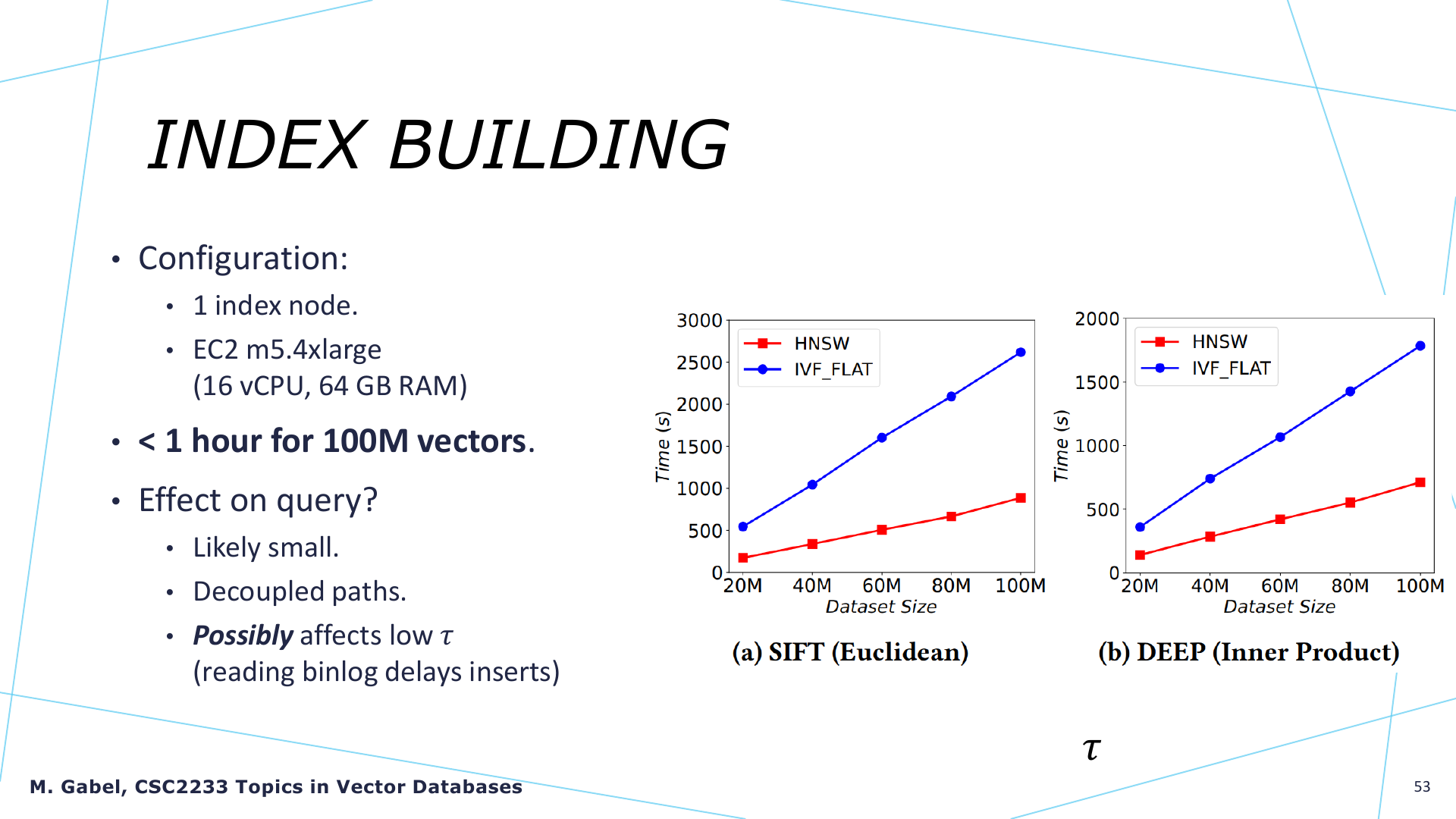

Index building
单个 index node 在 EC2 m5.4xlarge 上可在 1 小时内处理 100M vectors。由于查询和建索引路径解耦，对查询影响较小，但可能影响较小 下的 freshness。

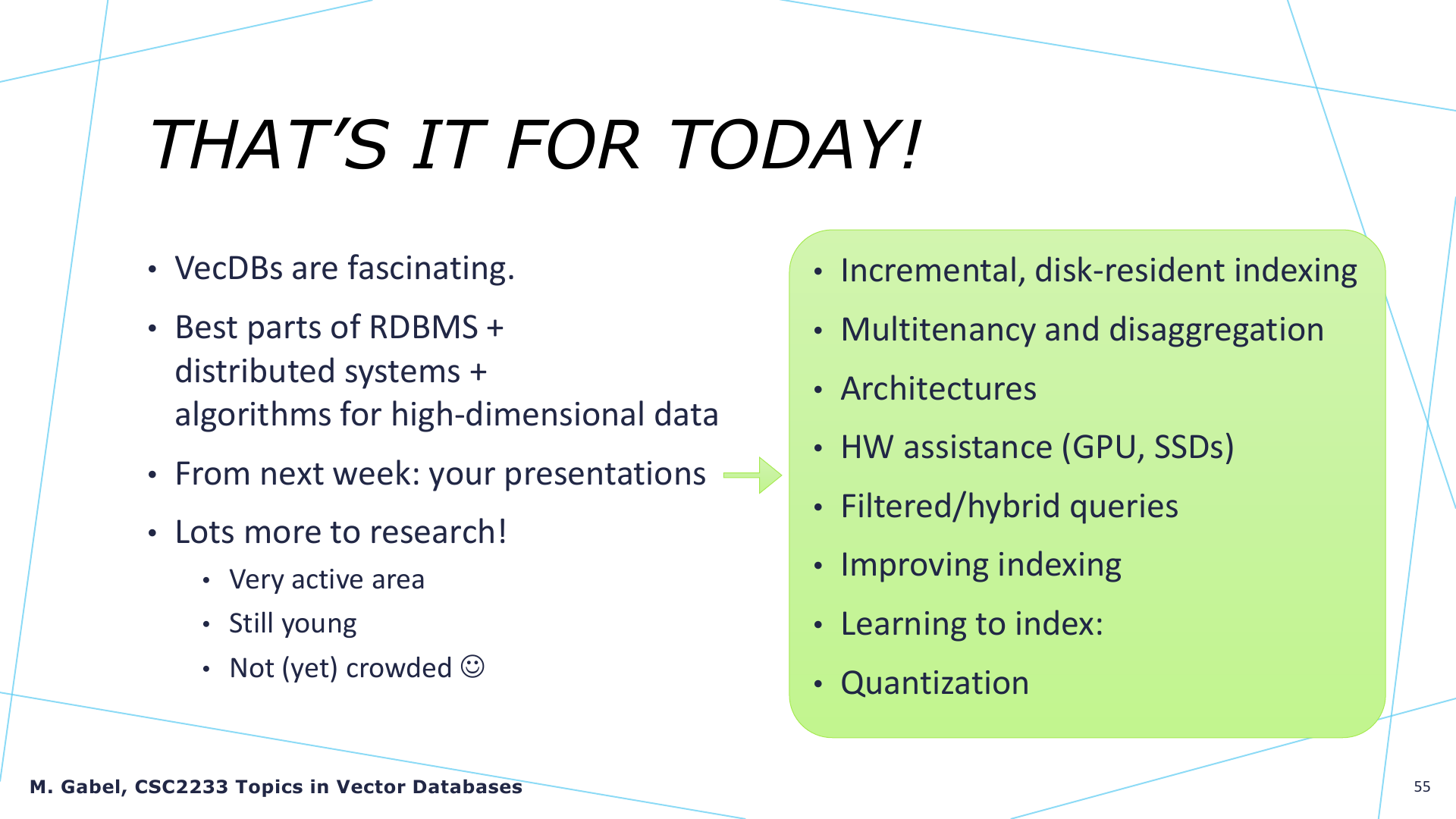

总结
本讲展示了向量数据库架构从早期定制化系统 Vearch，到现代解耦式系统 Manu / Milvus 2.0 的演进。
核心思想：
- 向量数据库不只是 ANN index，还包括 storage、liveness、WAL、coordinators、workers、access layer。
- 早期系统角色固定、扩展性差；现代系统倾向于 disaggregated architecture。
- WAL 是连接写入、存储、索引、查询和控制面的骨架。
- Segmenting、growing/sealed segment、freshness layer 是支持动态数据的关键。
- Delta consistency 用 给用户提供可调的新鲜度。
- 独立扩缩容 query、data、index 组件，是现代 VDBMS 的重要架构优势。
向量数据库结合了 RDBMS、分布式系统和高维检索算法，是仍在快速发展的领域。
阅读资料： MANU: Milvus 2.0
